Przewodnik po nazwach i funkcjach komponentów

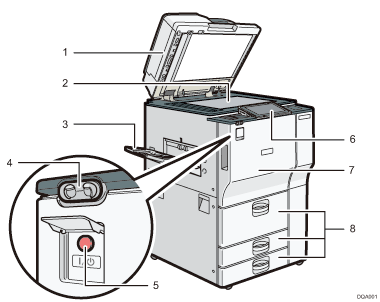

Widok z przodu i z lewej strony

1. ADF

   Podajnik ADF należy umieścić na oryginałach znajdujących się na szybie ekspozycyjnej.

   Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo.

2. Szyba ekspozycyjna

   Oryginały należy umieścić stroną do kopiowania skierowaną do dołu. Aby uzyskać szczegółowe informacje, patrz Umieszczanie oryginałów na szybie ekspozycyjnej.

3. Taca kopiowania

   Tutaj wyprowadzane są kopie, wydruki lub wiadomości faksowe.

4. Czujnik wykrywający obecność człowieka

   Czujnik wykrywający obecność człowieka znajduje się z lewej strony urządzenia. Aby uzyskać szczegółowe informacje, patrz Getting Started.

5. Główny przełącznik zasilania

   Działanie urządzenia jest możliwe po włączeniu głównego zasilania. W przeciwnym wypadku należy otworzyć pokrywę wyłącznika głównego i włączyć zasilanie.

6. Panel operacyjny

   Patrz Przewodnik po nazwach i funkcjach panela operacyjnego urządzenia.

7. Pokrywa przednia

   Otwórz, aby uzyskać dostęp do wnętrza urządzenia.

8. Kasety na papier (kasety 1–3)

   Tutaj załaduj papier.

   Kaseta 1 jest podwójną kasetą, gdzie papier po lewej stronie jest automatycznie przenoszony na prawą stronę, gdy zaczyna brakować papieru.

Widok z przodu i z lewej strony

1. Przedłużenie podajnika ADF

   Pociągnij za przedłużenie, aby podeprzeć duży papier.

2. Otwory wentylacyjne

   Zapobiegają przegrzaniu.

3. Prowadnice do papieru

   Po załadowaniu papieru do tacy ręcznej należy wyrównać położenie prowadnic do papieru.

4. Taca ręczna

   Używana do kopiowania lub drukowania na foliach przezroczystych, naklejkach i papierze, którego nie można ładować do kaset na papier. Więcej szczegółów, patrz "Ładowanie papieru na tace ręczną".

5. Przedłużenie

   Wyciągnij to przedłużenie podczas ładowania papieru do tacy ręcznej.

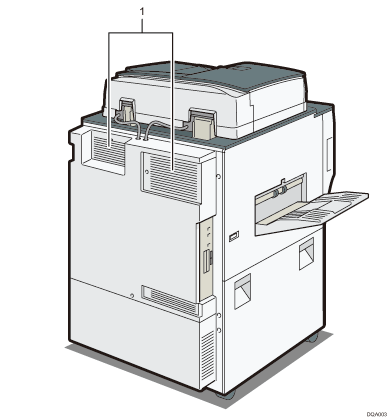

Widok z tyłu i z lewej strony

1. Otwory wentylacyjne

   Zapobiegają przegrzaniu.
