Oversikt over komponentenes navn og funksjoner

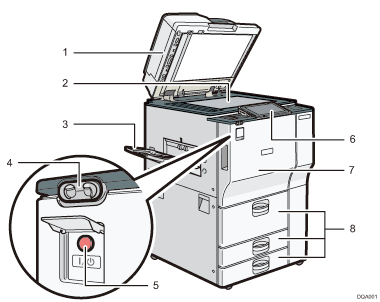

Sett forfra og fra venstre

1. ADF

   Legg ned den automatiske dokumentmateren over originalene på glassplaten.

   Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original.

2. Glassplate

   Legg originalene med forsiden ned. Du finner mer informasjon i Plassere originaler på glassplaten.

3. Kopieringsbrett

   Kopier, utskrifter og faksmeldinger leveres her.

4. Personoppdagelsessensor

   Personoppdagelsessensoren er på maskinens venstre side. Hvis du vil ha mer informasjon, kan du se Getting Started.

5. Hovedstrømbryter

   Hovedstrømbryteren må være på for at du skal kunne bruke maskinen. Hvis den er av, åpner du dekselet til hovedstrømbryteren og slår bryteren på.

6. Kontrollpanel

   Se Oversikt over navn og funksjoner på maskinens kontrollpanel.

7. Frontdeksel

   Åpne for å få tilgang til maskinens innvendige deler.

8. Papirmagasiner (magasin 1–3)

   Legg i papiret her.

   Magasin 1 er et dobbeltmagasin der papir på venstre side automatisk flyttes over til høyre når høyre side har gått tom for papir.

Sett forfra og fra høyre

1. ADF-forlenger

   Trekk ut denne forlengeren for å støtte store papirformater.

2. Ventilasjonshull

   Unngå overoppheting.

3. Papirførere

   Når du legger papir i multiarkmateren, må papirførerne ligge helt mot papiret.

4. Multiarkmater

   Bruker for å kopiere eller skrive ut på OHP-transparenter, selvklebende etiketter og papir som ikke kan legges i papirmagasinene. For mer informasjon se side XX «Legge papir i multiarkmateren».

5. Forlenger

   Trekk ut denne forlengeren når du legger papir i multiarkmateren.

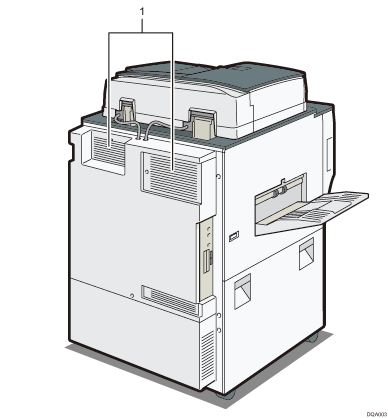

Sett bakfra og fra venstre

1. Ventilasjonshull

   Unngå overoppheting.
