Overzicht van alle apparaatonderdelen

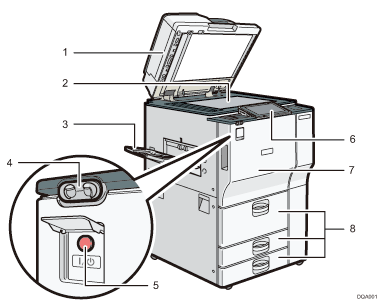

Aanzicht vanaf de voor- en linkerkant

1. ADF

   Laat de ADF zakken over de originelen die op de glasplaat liggen.

   Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.

2. Glasplaat

   Plaats originelen hier met de bedrukte zijde naar beneden. Voor meer informatie, zie Originelen op de glasplaat plaatsen.

3. Kopieerlade

   Gekopieerd of afgedrukt papier en faxberichten worden hier afgeleverd.

4. Bewegingssensor

   De bewegingssensor bevindt zich aan de linkerkant van het apparaat. Voor meer informatie, zie Bewegingssensor.

5. Hoofdstroomschakelaar

   Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Als dit niet het geval is, opent u het klepje van de hoofdstroomschakelaar en schakelt u deze in.

6. Bedieningspaneel

   Zie Namen en functies van het bedieningspaneel.

7. Voorpaneel

   U kunt dit paneel openen om toegang te krijgen tot de binnenkant van het apparaat.

8. Papierlade (lade 1-3)

   Hier plaatst u het papier in.

   Lade 1 is een tandemlade waar het papier aan de linkerkant automatisch naar rechts gaat wanneer het papier daar op is.

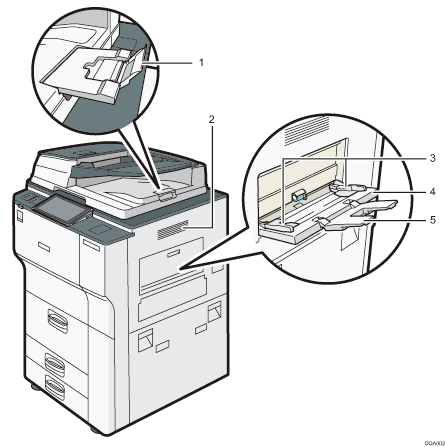

Aanzicht vanaf de voor- en rechterkant

1. ADF-verlengstuk

   Trek dit verlengstuk uit om groot papier te ondersteunen.

2. Ventilatiegaten

   De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.

3. Papiergeleiders

   Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders tegen het papier aan staan.

4. Handinvoer

   Gebruik deze om te kopiëren of af te drukken op OHP-transparanten, etiketten, en papier dat niet kan worden geplaatst in de papierladen. Voor meer informatie, zie Papier in de handinvoer plaatsen.

5. Verlengstuk

   Trek dit verlengstuk uit als u papier via de handinvoer laadt.

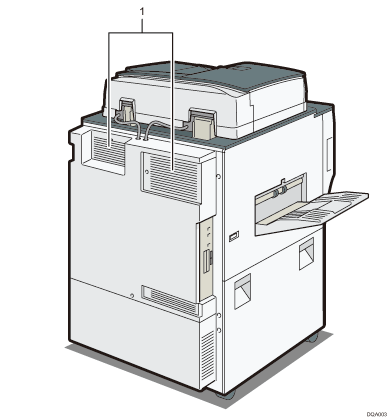

Aanzicht vanaf de achter- en linkerkant

1. Ventilatiegaten

   De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.
