Az alkatrészek neveinek és funkcióinak ismertetése

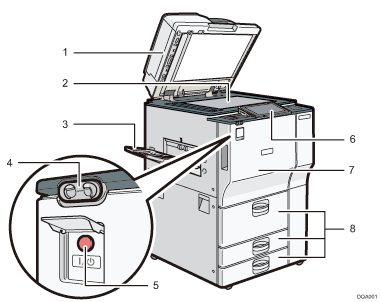

Elölnézet és bal oldali nézet

1. Automatikus eredeti lapadagoló

   Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.

   Ha egy köteg eredetit tölt be az automatikus dokumentum lapadagolóba(ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.

2. Expozíciós üveglap

   Ide helyezze az eredetiket a másolandó oldallal lefelé. A részleteket lásd: Eredeti dokumentumok elhelyezése az expozíciós üveglapon.

3. Másolatkiadó tálca

   Ide gyűjti a készülék a másolt, kinyomtatott lapokat vagy a faxüzeneteket.

4. Mozgásérzékelő

   A mozgásérzékelő a készülék bal oldalán található. Részletekért lásd: "Human Detection Sensor", Getting Started.

5. Hálózati főkapcsoló

   A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha ki van kapcsolva, nyissa le a főkapcsoló fedelét, és kapcsolja be a készüléket.

6. Kezelőpanel

   Lásd: A készülék kezelőpaneljének elemei és funkciói - útmutató.

7. Elülső borítás

   Nyissa ki, ha hozzá kíván férni a készülék belsejéhez.

8. Papíradagolók(1–3. adagoló)

   Ide helyezze be a papírt.

   Az 1. adagoló egy tandem tálca, amelyben a bal oldalon lévő papír automatikusan a jobb oldalra továbbítódik, ha ott elfogyott a papír.

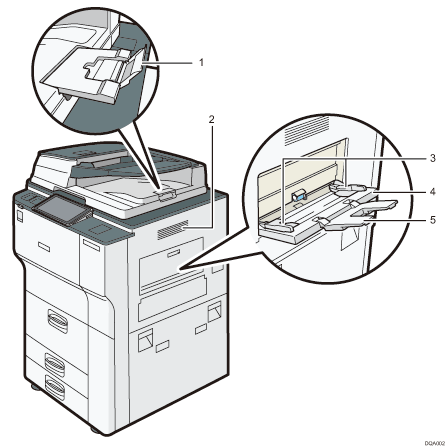

Elölnézet és jobb oldali nézet

1. Az automatikus adagoló hosszabbítója

   Nagy papír rögzítéséhez húzza ki a hosszabbító kart.

2. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.

3. Papírvezetők

   Amikor papírt tölt be a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.

4. Kézi adagoló

   Ha hőálló fóliára, öntapadós matricára vagy a papíradagolókba nem tölthető papírra szeretne másolni vagy nyomtatni, ezt az adagolót használja. Részletekért lásd a "Papír betöltése a kézi adagolóba" című részt a XX. oldalon.

5. Hosszabbító kar

   Amikor papírt tölt a kézi adagolóba, húzza ki a kart.

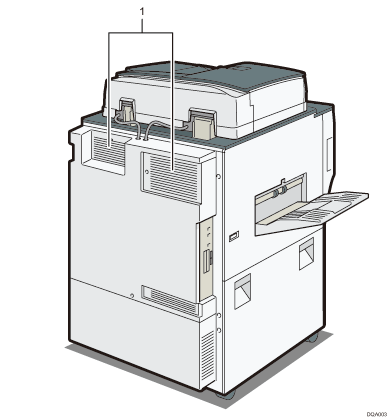

Hátulnézet és bal oldali nézet

1. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.
