Connexion à l'interface

Cette section décrit l'interface de connexion de l'appareil et faire vos connexions en fonction de l'environnement réseau.

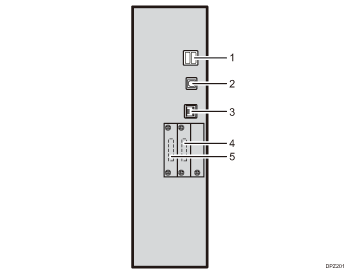

Illustration de la connexion à l'interface

Port USB hôte
Port permettant de connecter un câble USB ou un périphérique USB.
Utilisez ce port pour connecter l'appareil à un périphérique d'authentification par carte ou à un clavier externe.
Port Ethernet Gigabit
Port pour câble 1000BASE-T, 100BASE-TX ou 10BASE-T
Utilisez ce port pour connecter l'appareil à un réseau.
Si vous utilisez un câble Ethernet prenant en charge 1000BASE-T, définissez [Vitesse Ethernet] sur [Sélect° auto : Activ.1 Gbps] , dans [Paramètres interface], dans [Paramètres système].
Emplacement A
Installez une carte d'interface en option dans cet emplacement.
L'emplacement peut accepter une des cartes d'interface suivantes :
- Carte d'interface IEEE1284 : nécessaire pour connecter un câble IEEE 1284 à cet appareil pour imprimer.
- Unité d'interface LAN sans fil : nécessaire pour connecter cet appareil à un réseau LAN sans fil. Installée dans l'emplacement A, cette unité vous permet de connecter l'appareil à un réseau LAN sans fil IEEE 802.11 ou IEEE 802.11 b/g.
Emplacement B
Installez le Kit Duo en option.
- Kit Duo (en option) : nécessaire pour connecter cet appareil à un appareil secondaire afin d'utiliser la fonction Kit duo.

Le logement ne peut contenir qu'un seul module : vous pouvez y installer soit une carte d'interface IEEE 1284, soit une unité d'interface LAN sans fil, ou bien une option de serveur de périphériques USB.
Le port Ethernet Gigabit et l'unité LAN sans fil ne peuvent être utilisés simultanément. Si l'interface LAN sans fil en option est installée, vous devez définir [Type LAN] sur [LAN sans fil] sous [Paramètres interface] dans les [Paramètres système].
