Guide des composants

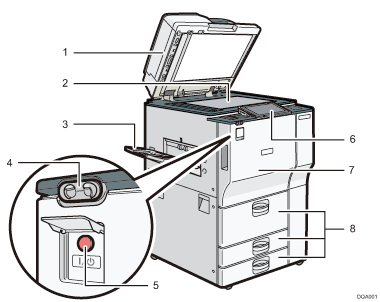

Vue avant gauche

1. ADF

   Abaissez l'ADF sur les originaux placés sur la vitre d'exposition.

   Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.

2. Vitre d'exposition

   Placez-y les originaux, face vers le bas. Pour plus d'informations, voir Positionnement des originaux sur la vitre d'exposition.

3. Réceptacle copie

   Les copies, les impressions et les fax sont distribués ici.

4. Détecteur de mouvement

   Le détecteur de mouvement se trouve sur le côté gauche de l'appareil. Pour plus d'informations, voir Détecteur de mouvement.

5. Interrupteur principal d'alimentation

   Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. S'il est sur OFF, ouvrez le capot de l'interrupteur principal d'alimentation et enclenchez-le.

6. Panneau de commande

   Voir Guide relatif aux noms et fonctions du panneau de commande de l'appareil.

7. Capot avant

   Ouvrez-le pour accéder à l'intérieur de l'appareil.

8. Magasins papier (magasins 1–3)

   Chargez le papier ici.

   Le magasin 1 est un magasin tandem où le papier est d'abord prélevé sur le côté gauche, puis automatiquement sur le côté droit lorsqu'il n'y a plus de papier à gauche.

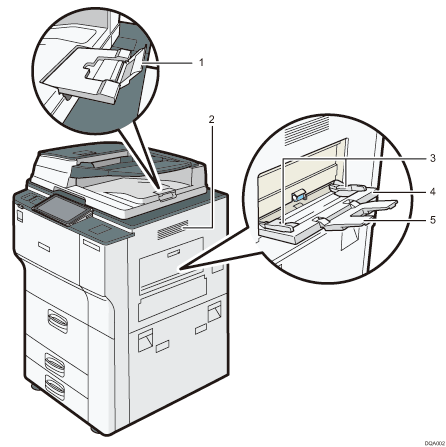

Vue avant droite

1. Extension de l'ADF

   Retirez cette extension pour accueillir du papier de grand format.

2. Orifices de ventilation

   Permettent d'éviter la surchauffe.

3. Guides papier

   Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.

4. Bypass

   Utilisez le bypass pour copier ou imprimer sur des transparents, des étiquettes, ainsi que sur du papier ne pouvant pas être chargé dans les magasins papier. Pour plus d'informations, voir Chargement du papier dans le Bypass.

5. Extension

   Retirez cette extension lors du chargement du papier dans le Bypass.

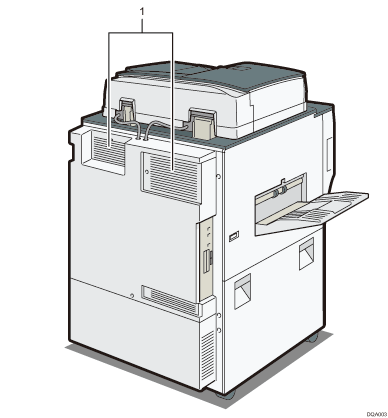

Vue arrière gauche

1. Orifices de ventilation

   Permettent d'éviter la surchauffe.
