Osien nimet ja toiminnot

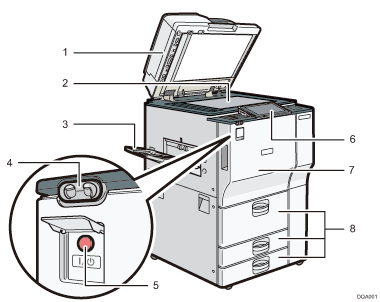

Edestä ja vasemmalta

1. Syöttölaite

   Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.

   Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.

2. Valotuslasi

   Aseta alkuperäiset tähän kuvapuoli alaspäin. Lisätietoja, katso Alkuperäisten asettaminen valotuslasille.

3. Kopiotaso

   Kopiot, tulosteet ja faksit päätyvät tälle tasolle.

4. Ihmisen tunnistin

   Ihmisen tunnistin on laitteen vasemmassa sivussa. Lisätietoja, katso Getting Started.

5. Päävirtakytkin

   Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos kytkin ei ole päällä, avaa päävirtakytkimen kansi ja käännä kytkin päälle.

6. Käyttöpaneeli

   Katso Laitteen käyttöpaneelin nimet ja toiminnot.

7. Etukansi

   Avaa etukansi päästäksesi käsiksi laitteen sisäosiin.

8. Paperikasetit (kasetit 1–3)

   Laita paperi tänne.

   Kasetti 1 on kaksoiskasetti, jossa vasemmalla oleva paperi siirtyy automaattisesti oikealle, kun paperi loppuu.

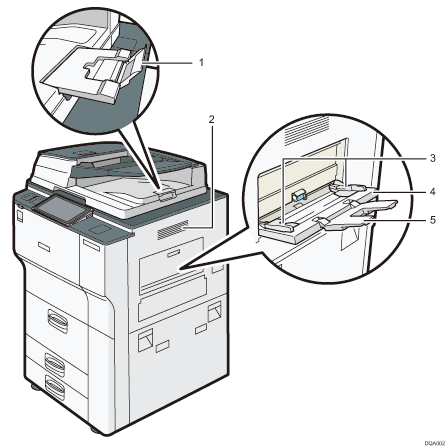

Edestä ja oikealta katsottuna

1. Syöttölaitteen paperituki

   Vedä paperituki ulos ison paperin tukemiseksi.

2. Tuuletusaukot

   Estävät ylikuumenemisen.

3. Paperiohjaimet

   Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.

4. Ohisyöttötaso

   Käytä kopioitaessa tai tulostettaessa kalvoille, tarroille tai paperille, jota ei voi laittaa paperikasetteihin. Lisätietoja, katso sivu XX "Paperin lisääminen ohisyöttötasolle".

5. Paperituki

   Vedä tämä tuki ulos, kun laitat paperia ohisyöttötasolle.

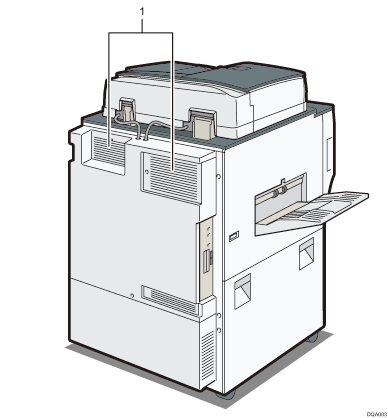

Takaa ja vasemmalta katsottuna

1. Tuuletusaukot

   Estävät ylikuumenemisen.
