Conectar a la Interfaz

En esta sección se describe cómo identificar la interfaz de la máquina y conectar la máquina conforme al entorno de red.

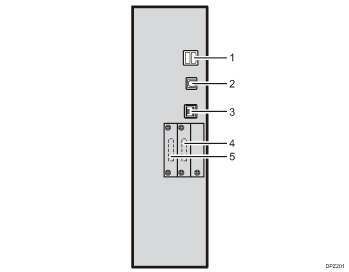

Ilustración de la conexión a la interfaz

Interface del host USB
Puerto para conectar un cable de interface USB o un dispositivo de interface USB
Utilice esta interfaz para conectar la máquina a un dispositivo de autenticación de tarjetas o a un teclado externo.
Puerto Gigabit Ethernet
Puerto para conectar un cable 1000BASE-T, 100BASE-TX o 10BASE-T
Utilice esta interfaz para conectar la máquina a una red.
Si utiliza un cable de interfaz Ethernet que admita 1000BASE-T, defina [Velocidad Ethernet] en [Selec.auto:Habilitar 1Gbps] en [Ajustes de interface] de [Ajustes del sistema].
Ranura A
Instale una tarjeta de interfaz opcional en esta ranura.
La ranura admite una de las siguientes tarjetas de interfaz:
- La tarjeta de interfaz IEEE1284 es necesaria si se desea conectar un cable IEEE 1284 a esta máquina con fines de impresión.
- Unidad de interfaz de LAN inalámbrica: es necesaria si quiere conectar esta máquina a una LAN inalámbrica. Cuando la instale en la Ranura A, esta unidad le permitirá conectar la máquina a una LAN inalámbrica IEEE 802.11 o IEEE 802.11 b/g.
Ranura B
Instale el Conector de copia opcional.
- Conector de copia (opcional): necesario si desea conectar esta máquina a otra secundaria para utilizar la función de copia de conexión.

La ranura solo puede contener un módulo: solo se puede instalar una placa de interfaz IEEE 1284, una unidad de interfaz LAN inalámbrica o una opción de servidor de dispositivos USB a la vez en esta ranura.
El puerto Gigabit Ethernet y la unidad de interfaz de la LAN inalámbrica no se pueden utilizar al mismo tiempo. Si la unidad de interfaz de la LAN inalámbrica está instalada, debe configurar [Tipo de LAN] a [LAN inalámbrica] en [Ajustes de interface], en [Ajustes del sistema].
