Oversigt over maskinens dele

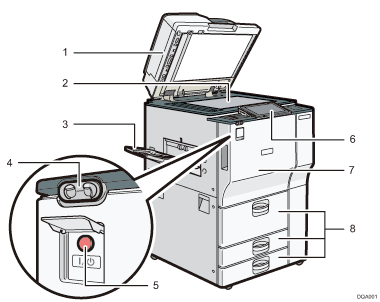

Maskinens forside og venstre side

1. ADF

   Sænk ADF'en ned over originaler, der er placeret på glaspladen.

   Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.

2. Glasplade

   Anbring originalerne her med forsiden nedad. Der findes flere oplysninger på Placering af originaler på glaspladen.

3. Modtagebakke

   Kopierede/udskrevne dokumenter og faxmeddelelser leveres her.

4. Bevægelsessensor

   Bevægelsessensoren sidder på venstre side af maskinen. For yderligere oplysninger, se vejledningen "Getting Started".

5. Hovedafbryder

   For at bruge maskinen skal der tændes på hovedafbryderen. Hvis den er slukket, skal du åbne dækslet til hovedafbryderen og tænde for den.

6. Betjeningspanel

   Se Oversigt over navne og funktioner på maskinens betjeningspanel.

7. Frontlåge

   Åbn denne for at få adgang til maskinens indvendige dele.

8. Kassetter (kassette 1–3)

   Ilæg papir her.

   Kassette 1 er en tandemkassette, hvor papir i den venstre side automatisk bevæger sig til højre, når der ikke er mere papir der.

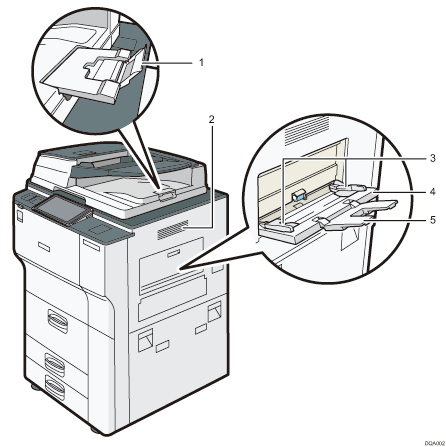

Maskinens forside og højre side

1. Forlænger til ADF

   Træk forlængeren ud for at understøtte store papirformater.

2. Ventilationshuller

   Forhindrer overophedning.

3. Papirstyr

   Når der lægges papir i bypassbakken, skal papirstyrene justeres, så de slutter tæt om papiret.

4. Bypassbakke

   Bruges ved kopiering eller udskrivning på transparenter, labelark, og papir der ikke kan lægges i kassetterne. Der findes flere oplysninger på side XX under "Ilægning af papir i bypassbakken".

5. Forlænger

   Træk forlængeren ud, når der lægges papir i bypassbakken.

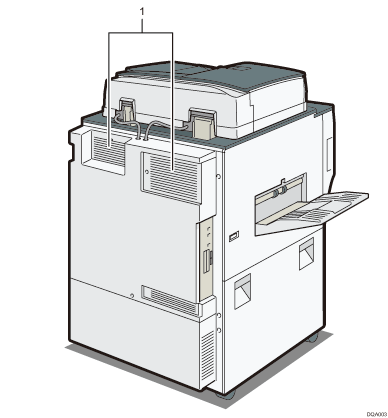

Maskinens bagside og venstre side

1. Ventilationshuller

   Forhindrer overophedning.
