部件指南

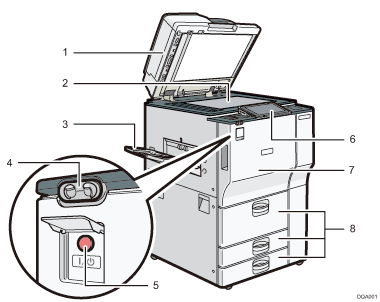

前视图和左视图

1. ADF

   放低ADF压住曝光玻璃上的原稿。

   如果将一叠原稿装到ADF中，ADF就会一张张地自动输送原稿。

2. 曝光玻璃

   将原稿面朝下放在此处。有关详细信息，请参见将原稿放在曝光玻璃上。

3. 复印纸盘

   复印/打印的纸张和传真消息输送到此处。

4. 人体探测传感器

   人体探测传感器位于机器左侧。有关详细信息，请参见人体探测传感器。

5. 主电源开关

   若要操作机器，必须打开主电源开关。如果电源处于关闭状态，请打开主电源开关盖，然后打开电源。

6. 控制面板

   请参见机器控制面板的名称和功能指南。

7. 前盖

   打开前盖访问机器的内部。

8. 纸盘（纸盘1-3）

   在此处装纸。

   纸盘1是串联纸盘，当右侧纸张用完时，左侧纸张会自动移动到右侧。

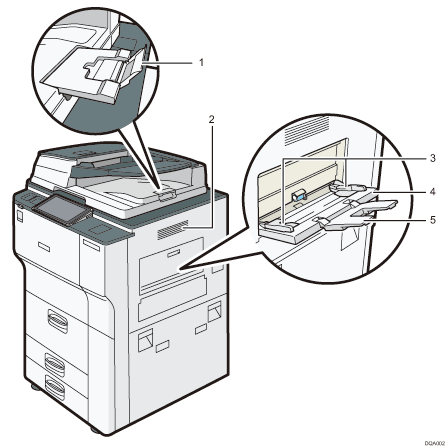

前视图和右视图

1. ADF延伸板

   拉动此延伸板以放下大纸张。

2. 通风孔

   防止过热。

3. 纸张导板

   通过手送台送纸时，请将纸张导板靠紧纸张。

4. 手送台

   用以在OHP投影片、不干胶标签和那些无法装入纸盘组的纸张上复印或打印。有关详细信息，请参见将纸张装入手送台。

5. 延伸板

   通过手送台送纸时，请拉出此延伸板。

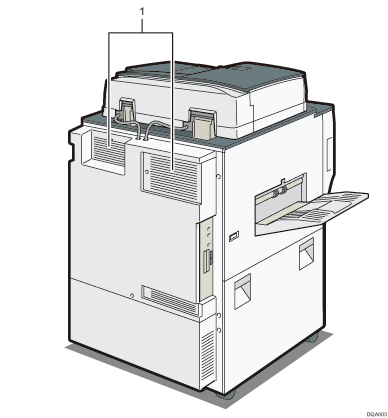

后视图和左视图

1. 通风孔

   防止过热。
