Guia de noms i funcions dels components

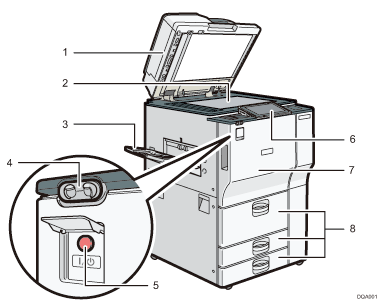

Vista frontal i esquerra

1. ADF

   Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.

   Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.

2. Cristall d'exposició

   Col·loqueu els originals cara avall aquí. Per obtenir més informació, consulteu Com col·locar originals sobre el cristall d'exposició.

3. Safata de còpies

   Les còpies, les impressions i els faxos surten per aquesta safata.

4. Detector de presència

   El detector de presència és al costat dret de la màquina. Per obtenir més informació, consulteu Com començar.

5. Interruptor principal

   Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si està desactivat, obriu la tapa de l'interruptor d'alimentació principal i activeu-lo.

6. Panell de control

   Vegeu Guia dels noms i les funcions del panell de control de la màquina.

7. Tapa frontal

   Obriu-la per accedir a l'interior de la màquina.

8. Safates de paper (safates 1–3)

   El paper es carrega per aquí.

   La safata 1 és una safata tàndem on el paper de l'esquerra es desplaça automàticament a la dreta quan en aquesta ja no en queda.

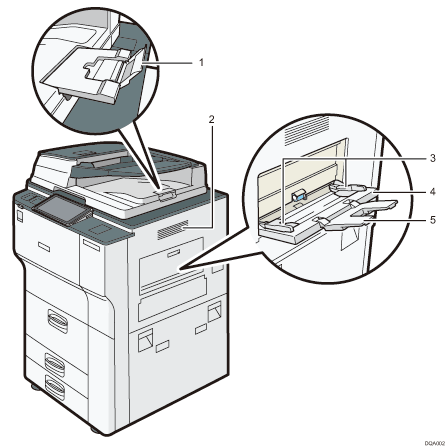

Vista frontal i dreta

1. Unitat d'extensió de l'ADF

   Extraieu l'extensió per treballar amb paper gran.

2. Orificis de ventilació

   Eviten el sobreescalfament.

3. Guies del paper

   Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.

4. Safata bypass

   Utilitzeu-la per copiar o imprimir en transparències OHP, etiquetes adhesives, i paper que no pot ser carregat a les safates de paper. Per a més informació, consulteu "Càrrega del paper a la safata bypass" a la pàgina XX.

5. Extensor del paper

   Traieu aquest extensor quan carregueu fulls a la safata de bypass.

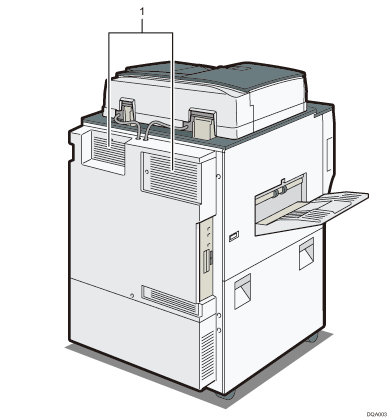

Vista posterior i esquerra

1. Orificis de ventilació

   Eviten el sobreescalfament.
