Exterior: vista posterior

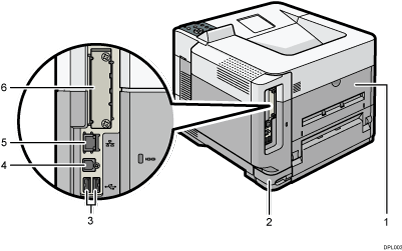

Il·lustració de la unitat principal numerada com a il·lustració de crida

  1. Tapa posterior

    Obriu-la per accedir a l'interior de la impressora.

    Obriu-la per substituir la unitat de fusió.

  2. Endoll de corrent

    Connecteu el cable de corrent a la impressora. Inseriu l'altre extrem a la presa de corrent.

  3. Port USB A

    Connecteu-hi dispositius externs com ara un dispositiu d'autenticació de targetes, etc.

  4. Port USB B

    Connecteu-lo al port USB del servidor de dispositius USB. Retireu la tapa per utilitzar aquest port.

  5. Port Ethernet

    Utilitzeu un cable d'interfície de xarxa per connectar la impressora a la xarxa.

  6. Ranura opcional de la placa d'interfície

    Es poden inserir plaques d'interfície opcionals.

    Inseriu una placa d'interfície LAN sense fil opcional, una placa d'interfície IEEE 1284, un servidor de dispositius USB o una placa USB ampliada.
