Parça Adları ve İşlevleri Rehberi

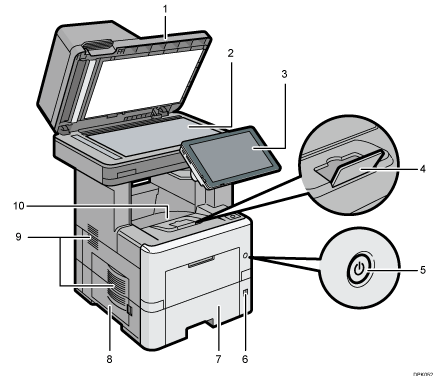

Ön ve sol görünüm

1. ADF

   ADF'yi şaryo camı üzerindeki orijinaller üzerine doğru indirin.

   ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.

2. Şaryo camı

   Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin. Ayrıntılar için, bkz. Orijinallerin Şaryo Camı Üzerine Yerleştirilmesi.

3. Kontrol paneli

   Bkz. Makinenin Kontrol Panelinin Adları ve İşlevleri Rehberi.

4. Kaset İlavesi

   Kağıdın düşmesini önlemek için bu parmaklığı çekin.

5. Ana güç düğmesi

   Makineyi kullanmak için, ana güç düğmesi açık olmalıdır. Kapalıysa, ana güç düğmesinin kapağını açın ve düğmeyi açın.

6. Kağıt boyutu ayarı

   Kağıt boyutunu belirlemek için bu ayarı kullanın. Kağıt boyutu ayarında belirtilmeyen bir kağıt boyutu kullanmak için düğmeyi "" konumuna ayarlayın. Bu durumda kağıt boyutunu kontrol panelinden ayarlayın.

7. Kağıt Kasedi

   Kağıt buraya yüklenir. Kullanılabilen kağıt boyutları ve tipleriyle ilgili ayrıntılı bilgi için bkz. Kağıt Yükleme.

8. Sol Kapak

   Atık toner şişesine erişmek üzere açın. Ayrıntılar için bkz. Maintenance and Specifications.

9. Havalandırma delikleri

   Aşırı ısınmayı önleyin.

10. Standart Tepsi

    Kopyalanan/yazdırılan kağıt ve faks mesajları buraya iletilir.

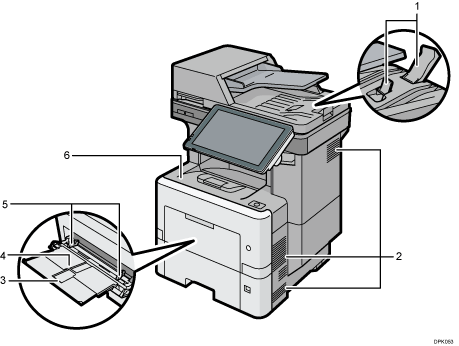

Ön ve sağ görünüm

1. ADF'nin kağıt desteği

   Daha büyük kağıtları desteklemek için bu kağıt desteğini çekin.

2. Havalandırma delikleri

   Aşırı ısınmayı önleyin.

3. Bypass tepsisi için destek

   Bypass tepsisine A4, 8¹/₂ × 11 veya daha büyük kağıt yüklerken, bu kağıt desteğini dışarı çekin.

4. Bypass tepsisi

   Kullanılabilen kağıt boyutları ve tipleriyle ilgili ayrıntılı bilgi için bkz. Bypass Tepsisine Kağıt Yükleme.

5. Kağıt kılavuzları

   Bypass tepsisine kağıt yüklerken, kağıt kılavuzlarını kağıtlara tam hizalayın.

6. Ön Kapak

   Makinenin içine erişmek ve sıkışmış kağıdı çıkarmak için açın.

   Yazıcı kartuşunu değiştirmek için burayı açın.

Arka ve sol görünüm

1. Havalandırma delikleri

   Aşırı ısınmayı önleyin.
