Guide till komponenternas namn och funktioner

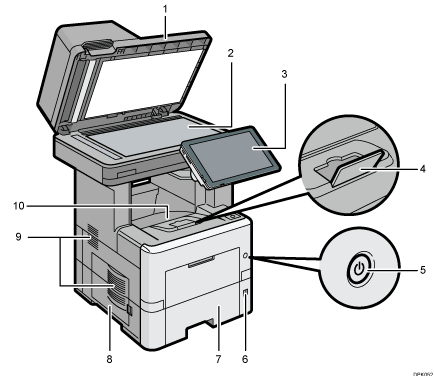

Vy framifrån och från vänster

1. Dokumentmatare (ADF)

   Fäll ner dokumentmataren över original som ligger på originalglaset.

   Om du placerar en bunt original i den automatiska dokumentmataren, matas automatiskt originalen ett i taget.

2. Originalglas

   Placera originalen med texten nedåt. För mer information, se Placera original på originalglaset.

3. Kontrollpanel

   Se Guide till namn och funktioner på maskinens kontrollpanel.

4. Kassettförlängning

   Dra upp detta stopp så att pappret inte ramlar ut.

5. Huvudströmbrytare

   Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd så öppnar du luckan till huvudströmmen och slår på huvudströmbrytaren.

6. Ratt för pappersformat

   Använd denna ratt för att välja pappersformat. Om du vill använda ett pappersformat som inte visas på formatväljaren ställer du ratten på "". Därefter ställer du in pappersformatet via kontrollpanelen.

7. Papperskassett

   Pappret laddas här. För mer information om vilka papperstyper och format som kan användas, se Fylla på papper.

8. Vänster lucka

   Öppna för att komma åt toneruppsamlaren. För mer information, se handboken Maintenance and Specifications (Underhåll och specifikationer).

9. Ventilation

   Förhindrar överhettning.

10. Utmatningsfack (standard)

    Kopior, utskrifter och faxmeddelanden levereras här.

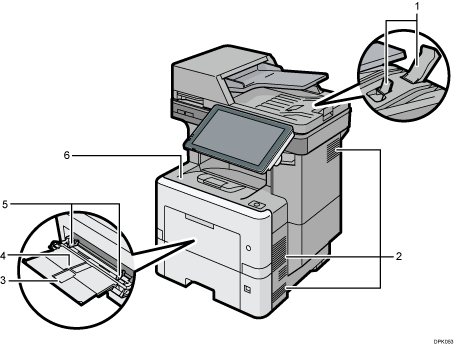

Vy framifrån och från höger

1. Dokumentmatarens förlängare

   Dra ut förlängaren för att stödja större papper.

2. Ventilation

   Förhindrar överhettning.

3. Förlängare till sidoinmatningsfacket

   Dra ut förlängningen när du fyller på A4, 8¹/₂ × 11 eller papper av större format i sidoinmatningsfacket.

4. Sidoinmatningsfack

   För mer information om vilka papperstyper och format som kan användas, se Fylla på papper i sidoinmatningsfacket.

5. Pappersguider

   När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.

6. Frontlucka

   Öppna för att komma åt insidan av maskinen och ta bort papper som fastnat.

   Öppna här för att byta skrivarpatroner.

Vy bakifrån och från vänster

1. Ventilation

   Förhindrar överhettning.
