Guia dos Nomes e Funções dos Componentes

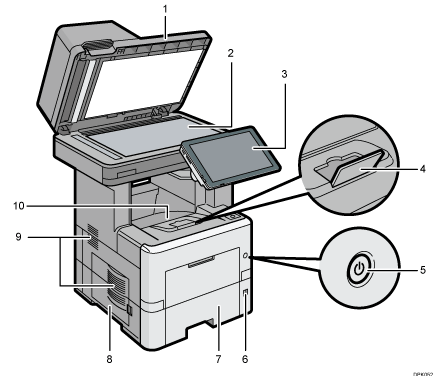

Vista frontal e esquerda

1. ADF

   Baixe o ADF sobre os originais colocados no vidro de exposição.

   Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um.

2. Vidro de exposição

   Coloque aqui os originais com a face virada para baixo. Para obter detalhes, consulte Colocar originais no vidro de exposição.

3. Painel de controlo

   Consulte Guia dos Nomes e Funções do Painel de Controlo do Equipamento.

4. Extensor de bandeja

   Puxe esta guia para evitar que o papel caia.

5. Interruptor de alimentação principal

   O interruptor de corrente principal tem de estar ligado para poder operar o equipamento. Se estiver desligado, abra a tampa do interruptor de corrente principal e ligue o interruptor.

6. Indicador de formato do papel

   Utilize este seletor para especificar o formato do papel. Para utilizar um formato de papel que não apareça no indicador de formato do papel, regule o seletor para "". Se for esse o caso, defina o formato do papel utilizando o painel de controlo.

7. Bandeja de papel

   O papel é carregado aqui. Para mais informações sobre os formatos e os tipos de papel que pode utilizar, consulte Colocar Papel.

8. Tampa esquerda

   Abra esta tampa para aceder à embalagem de desperdícios de toner. Para obter detalhes, consulte Maintenance and Specifications.

9. Aberturas de ventilação

   Previnem o sobreaquecimento.

10. Bandeja standard

    O papel copiado/impresso e os faxes recebidos são ejetados para aqui.

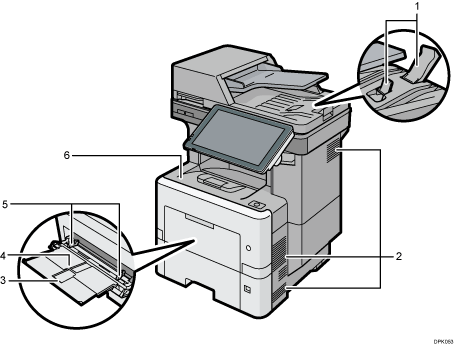

Vista frontal e direita

1. Extensor do ADF

   Puxe este extensor para colocar papel de formato grande.

2. Aberturas de ventilação

   Previnem o sobreaquecimento.

3. Extensor para a bandeja de alimentação manual

   Puxe este extensor para fora quando pretender colocar papel A4, 8¹/₂ × 11 ou de formato superior na bandeja de alimentação manual.

4. Bandeja de alimentação manual

   Para mais informações sobre os formatos e os tipos de papel que pode utilizar, consulte Colocar papel na bandeja de alimentação manual.

5. Guias de papel

   Encoste as guias ao papel quando carregar papel na bandeja de alimentação manual.

6. Tampa frontal

   Abra para aceder ao interior do equipamento e retirar o papel encravado.

   Abra aqui para substituir o cartucho de impressão.

Vista traseira e esquerda

1. Aberturas de ventilação

   Previnem o sobreaquecimento.
