Przewodnik po nazwach i funkcjach komponentów

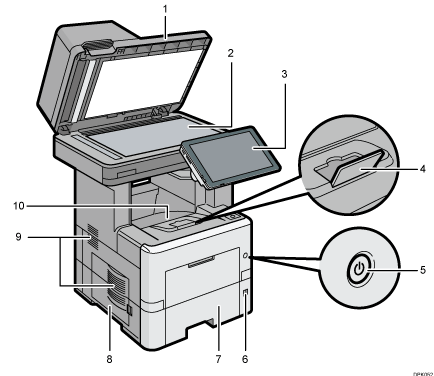

Widok z przodu i z lewej strony

1. ADF

   Podajnik ADF należy umieścić na oryginałach znajdujących się na szybie ekspozycyjnej.

   Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo.

2. Szyba ekspozycyjna

   Oryginały należy umieścić stroną do kopiowania skierowaną do dołu. Aby uzyskać szczegółowe informacje, patrz Umieszczanie oryginałów na szybie ekspozycyjnej.

3. Panel operacyjny

   Patrz Przewodnik po nazwach i funkcjach panela operacyjnego urządzenia.

4. Przedłużenie tacy

   Ogranicznik ten należy wysunąć, aby zapobiec wypadnięciu papieru.

5. Główny przełącznik zasilania

   Działanie urządzenia jest możliwe po włączeniu głównego zasilania. W przeciwnym wypadku należy otworzyć pokrywę wyłącznika głównego i włączyć zasilanie.

6. Pokrętło rozmiaru papieru

   Przy użyciu tego pokrętła można wybrać rozmiar papieru. Aby użyć rozmiaru papieru, którego nie ma na pokrętle rozmiaru papieru, należy nastawić pokrętło na "". W takim przypadku należy ustawić rozmiar papieru przy użyciu panela operacyjnego.

7. Kaseta na papier

   Tutaj ładuje się papier. Aby uzyskać szczegółowe informacje na temat rozmiarów i typów papieru, których można używać, patrz Ładowanie papieru.

8. Lewa pokrywa

   Otwórz, aby uzyskać dostęp do pojemnika na zużyty toner. Aby uzyskać szczegółowe informacje, patrz Maintenance and Specifications.

9. Otwory wentylacyjne

   Zapobiegają przegrzaniu.

10. Taca standardowa

    Tutaj wyprowadzane są kopie, wydruki lub wiadomości faksowe.

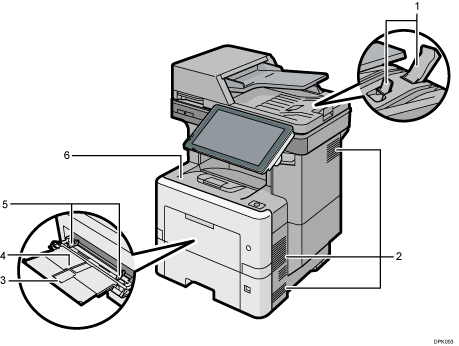

Widok z przodu i z lewej strony

1. Przedłużenie podajnika ADF

   Pociągnij za przedłużenie, aby podeprzeć duży papier.

2. Otwory wentylacyjne

   Zapobiegają przegrzaniu.

3. Przedłużenie tacy ręcznej

   Ładowanie papieru o rozmiarze A4, 8¹/₂ × 11 lub większym rozmiarze do tacy ręcznej wymaga wysunięcia przedłużenia.

4. Taca ręczna

   Aby uzyskać szczegółowe informacje na temat rozmiarów i typów papieru, których można używać, patrz Ładowanie papieru do tacy ręcznej.

5. Prowadnice do papieru

   Po załadowaniu papieru do tacy ręcznej należy wyrównać położenie prowadnic do papieru.

6. Pokrywa przednia

   Otwórz, aby uzyskać dostęp do wnętrza maszyny i wyjąć zacięty papier.

   Należy otworzyć we wskazanym miejscu, aby wymienić pojemnik z tonerem.

Widok z tyłu i z lewej strony

1. Otwory wentylacyjne

   Zapobiegają przegrzaniu.
