Namen en functies van onderdelen

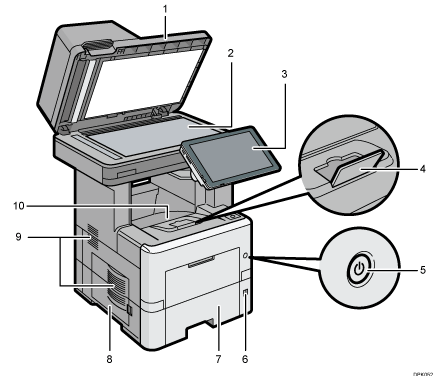

Aanzicht vanaf de voor- en linkerkant

1. ADF

   Laat de ADF zakken over de originelen die op de glasplaat liggen.

   Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.

2. Glasplaat

   Plaats originelen hier met de bedrukte zijde naar beneden. Voor meer informatie, zie Originelen op de glasplaat plaatsen.

3. Bedieningspaneel

   Zie Namen en functies van het bedieningspaneel.

4. Verlengstuk

   Trek aan de papierstopper om te voorkomen dat het papier eraf valt.

5. Hoofdstroomschakelaar

   Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Als dit niet het geval is, opent u het klepje van de hoofdstroomschakelaar en schakelt u deze in.

6. De papierformaat-instellingsknop

   Gebruik deze knop om het papierformaat te selecteren. Om een papierlade te gebruiken die niet op de papierformaatinstellingsknop staat, stelt u deze in op "". In dit geval moet u het papierformaat met het bedieningspaneel opgeven.

7. Papierlade

   Hierin wordt het papier geplaatst. Voor meer informatie over de afmetingen en papiersoorten die kunnen worden gebruikt, zie Papier plaatsen.

8. Linker paneel

   Open dit paneel om bij de tonerafvalfles te kunnen. Voor meer informatie, zie De tonerafvalfles vervangen.

9. Ventilatieopening

   De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.

10. Standaardlade

    Gekopieerd of afgedrukt papier en faxberichten worden hier afgeleverd.

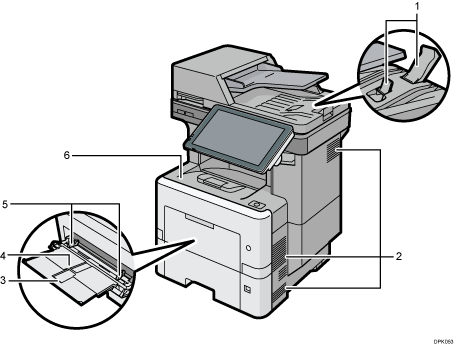

Aanzicht vanaf de voor- en rechterkant

1. ADF-verlengstuk

   Trek dit verlengstuk uit om groot papier te ondersteunen.

2. Ventilatieopening

   De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.

3. Verlengstuk voor de handinvoer

   Trek dit verlengstuk uit als u vellen van A4, 8¹/₂ × 11 of groter in de handinvoer plaatst.

4. Handinvoer

   Voor meer informatie over de afmetingen en papiersoorten die kunnen worden gebruikt, zie Papier in de handinvoer plaatsen.

5. Papiergeleiders

   Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders tegen het papier aan staan.

6. Voorpaneel

   Open deze om toegang tot de binnenkant van het apparaat te krijgen en vastgelopen papier te verwijderen.

   Open deze om de printcartridge te vervangen.

Aanzicht vanaf de achter- en linkerkant

1. Ventilatieopening

   De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.
