Collegamento della linea telefonica

Per collegare la macchina ad una linea telefonica, utilizzare un connettore di tipo modulare a scatto.

Importante

  • Accertarsi che il tipo di connettore sia corretto prima di iniziare.

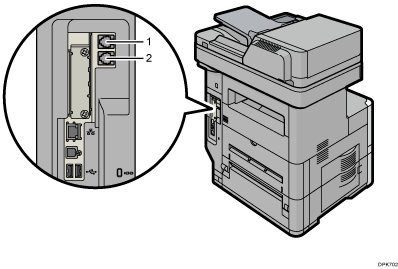

Illustrazione del collegamento alla linea telefonica (illustrazione numerata)

  1. Connettore telefonico esterno

  2. Connettore unità di interfaccia G3

Icona regione A(principalmente Europa e Asia)

Nota

  • Se si collega un cavo modulare al connettore unità di interfaccia G3, formare due anelli a 5 cm (2,0 pollici) (1) dall'estremità del cavo modulare (lato di collegamento alla macchina) e fissare agli anelli il nucleo in ferrite incluso, come mostrato.

    Illustrazione di un cavo modulare con nucleo in ferrite
