Az alkatrészek neveinek és funkcióinak ismertetése

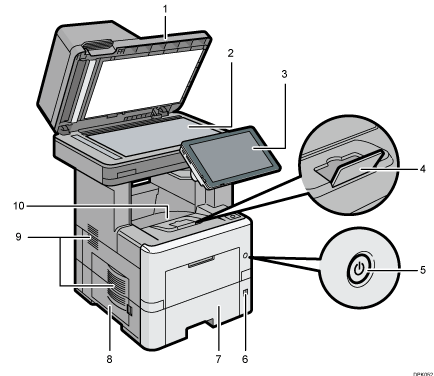

Elölnézet és bal oldali nézet

1. Automatikus eredeti lapadagoló

   Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.

   Ha egy köteg eredetit helyez az automatikus dokumentum lapadagolóba(ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.

2. Expozíciós üveglap

   Ide helyezze az eredetiket a másolandó oldallal lefelé. A részleteket lásd: Eredeti dokumentumok elhelyezése az expozíciós üveglapon.

3. Kezelőpanel

   Lásd: A készülék kezelőpaneljének elemei és funkciói - útmutató.

4. Tálcahosszabbító

   A papír leesésének megakadályozásához húzza ki ezt a papírvezetőt.

5. Hálózati főkapcsoló

   A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha ki van kapcsolva, nyissa le a főkapcsoló fedelét, és kapcsolja be a készüléket.

6. Papírméret-beállító tárcsa

   A tárcsa használatával adhatja meg a papírméretet. A papírméret-beállító tárcsán nem található papírméret esetén állítsa a tárcsázót ""-ra. Ilyen esetben a papírméretet a vezérlőpult segítségével állítsa be.

7. Papíradagoló

   Ide helyezheti be a papírt. A felhasználható papírméretekről és -típusokról további tudnivalókat lásd Papír behelyezése.

8. Bal oldali fedél

   Nyissa ki, hogy hozzáférjen a használtfesték-tartályhoz. További részleteket lásd: "Replacing the Waste Toner Bottle", Maintenance and Specifications.

9. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.

10. Standard kiadótálca

    Ide gyűjti a készülék a másolt, kinyomtatott lapokat vagy a faxüzeneteket.

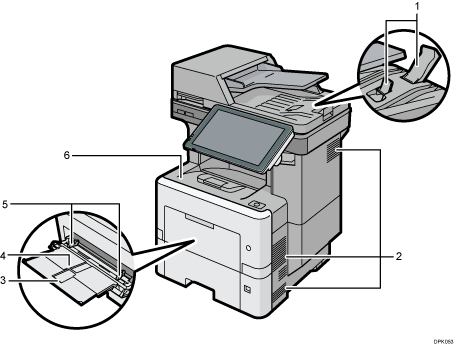

Elölnézet és jobb oldali nézet

1. Az automatikus adagoló hosszabbítója

   Nagy méretű papír rögzítéséhez húzza ki a hosszabbító kart.

2. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.

3. Kézi adagoló hosszabbítója

   Ha A4 , 8¹/₂ × 11 vagy nagyobb méretű papírt helyez az adagolóba, húzza ki a hosszabbítót.

4. Kézi adagoló

   A felhasználható papírméretekről és -típusokról további tudnivalókat lásd Papír betöltése a kézi adagolóba.

5. Papírvezetők

   Amikor papírt helyez a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.

6. Elülső fedél

   Nyissa ki, hogy hozzáférjen a készülék belsejéhez, majd távolítsa el az elakadt papírt.

   Nyissa ki itt a festékkazetta cseréjéhez.

Hátulnézet és bal oldali nézet

1. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.
