Osien nimet ja toiminnot

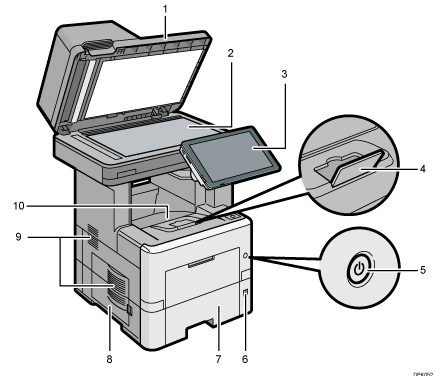

Edestä ja vasemmalta

1. Syöttölaite

   Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.

   Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.

2. Valotuslasi

   Aseta alkuperäiset tähän kuvapuoli alaspäin. Lisätietoja, katso Alkuperäisten asettaminen valotuslasille.

3. Käyttöpaneeli

   Katso Laitteen käyttöpaneelin nimet ja toiminnot.

4. Tason jatke

   Vedä este ulos estääksesi paperia putoamasta.

5. Päävirtakytkin

   Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos kytkin ei ole päällä, avaa päävirtakytkimen kansi ja käännä kytkin päälle.

6. Paperikoon säädin

   Säätimellä määritetään paperikoko. Jos haluat käyttää paperikokoa jota ei ole säätimessä, aseta säädin kohtaan "". Määritä paperikoko käyttöpaneelilla.

7. Paperikasetti

   Paperi laitetaan tähän. Jos haluat lisää tietoa käytettävien papereiden ko'oista ja tyypeistä, katso Paperin lisääminen.

8. Vasen kansi

   Avaa päästäksesi hukkavärisäiliöön käsiksi. Lisätietoja, katso Maintenance and Specifications.

9. Tuuletusaukot

   Estävät ylikuumenemisen.

10. Vakiotaso

    Kopiot, tulosteet ja faksit päätyvät tälle tasolle.

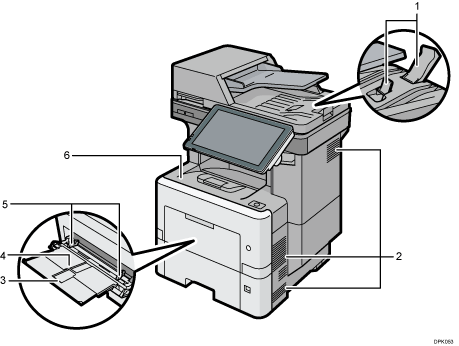

Edestä ja oikealta katsottuna

1. Syöttölaitteen paperituki

   Vedä paperituki ulos ison paperin tukemiseksi.

2. Tuuletusaukot

   Estävät ylikuumenemisen.

3. Ohisyöttötason jatke

   Jos käytät ohisyöttötasolla paperikokoa A4 (8¹/₂ × 11 ) tai suurempia kokoja, vedä tämä paperituki ulos.

4. Ohisyöttötaso

   Lisätietoja käytettävien paperien ko'oista ja tyypeistä, katso Paperin lisääminen ohisyöttötasolle.

5. Paperiohjaimet

   Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.

6. Etukansi

   Avaa kansi päästäksesi käsiksi laitteen sisäosiin ja poistaaksesi paperitukoksia.

   Avaa tämä kansi, kun vaihdat värikasettia.

Takaa ja vasemmalta katsottuna

1. Tuuletusaukot

   Estävät ylikuumenemisen.
