Guía de nombres y funciones de componentes

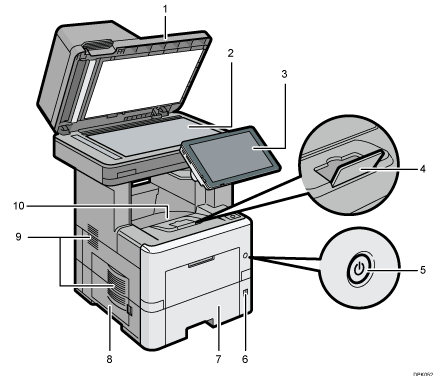

Vista delantera e izquierda

1. ADF

   Baje el ADF sobre los originales situados sobre el cristal de exposición.

   Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno.

2. Cristal de exposición

   Coloque aquí los originales hacia abajo. Para obtener información detallada, consulte Colocación de originales en el cristal de exposición.

3. Panel de mandos

   Consulte Guía de nombres y funciones del panel de mandos de la máquina.

4. Extensión de la bandeja

   Tire de esta guía para evitar que se caiga el papel.

5. Interruptor de alimentación principal

   Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, abra la tapa del interruptor principal y enciéndalo.

6. Selector de tamaño de papel

   Utilice este selector para especificar el tamaño del papel. Si desea usar un tamaño de papel que no aparece en el selector de tamaño del papel, ajuste el selector giratorio a "". En este caso, configure el tamaño de papel a través del panel de mandos.

7. Bandeja de papel

   El papel se carga aquí. Para obtener información detallada acerca de los tamaños y tipos de papel que pueden utilizarse, consulte Cómo cargar el papel.

8. Cubierta izquierda

   Ábrala para acceder a la botella de tóner residual. Para obtener información detallada, consulte Sustitución de la botella de tóner residual.

9. Respiraderos

   Evitan un sobrecalentamiento.

10. Bandeja estándar

    El papel copiado o impreso y los mensajes de fax se entregan aquí.

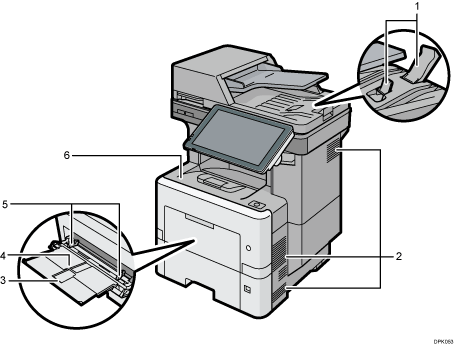

Vista delantera y derecha

1. Extensor del ADF

   Despliegue la extensión para poder utilizar papel de mayor tamaño.

2. Respiraderos

   Evitan un sobrecalentamiento.

3. Extensor de la bandeja bypass

   Saque este extensor cuando cargue hojas tamaño A4 , 8¹/₂ × 11 o superior en la bandeja de papel bypass.

4. Bandeja bypass

   Para obtener información detallada acerca de los tamaños y tipos de papel que pueden utilizarse, consulte Cargar papel en la bandeja bypass.

5. Guías de papel

   Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.

6. Tapa frontal

   Abra para tener acceso al interior de la máquina y para extraer el papel atascado.

   Abra por aquí para sustituir el cartucho de impresión.

Vista posterior e izquierda

1. Respiraderos

   Evitan un sobrecalentamiento.
