Οδηγός για τα ονόματα και τις λειτουργίες των εξαρτημάτων

Μπροστινή αριστερή όψη

1. ADF

   Κατεβάστε τον αυτόματο τροφοδότη πρωτοτύπων(ADF) πάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.

   Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.

2. Πλάκα αντιγραφής

   Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω. Για λεπτομέρειες ανατρέξτε στη Τοποθέτηση πρωτοτύπων στην πλάκα αντιγραφής.

3. Πίνακας ελέγχου

   Ανατρέξτε στη Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος.

4. Επέκταση δίσκου

   Τραβήξτε αυτόν τον μηχανισμό για να αποτραπεί μία πιθανή πτώση των πρωτοτύπων.

5. Κεντρικός διακόπτης λειτουργίας

   Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης λειτουργίας πρέπει να είναι ανοιχτός. Εάν είναι κλειστός, ανοίξτε το καπάκι του κεντρικού διακόπτη λειτουργίας και ανοίξτε το διακόπτη.

6. Επιλογέας μεγέθους χαρτιού

   Χρησιμοποιήστε αυτό τον επιλογέα για να καθορίσετε το μέγεθος χαρτιού. Για να χρησιμοποιήσετε μέγεθος χαρτιού που δεν υποδεικνύεται στον επιλογέα μεγέθους χαρτιού, θέστε τον επιλογέα σε "". Σε αυτή την περίπτωση, ορίστε το μέγεθος χαρτιού χρησιμοποιώντας τον πίνακα ελέγχου.

7. Δίσκος χαρτιού

   Εδώ τοποθετείται το χαρτί. Για πληροφορίες σχετικά με τα μεγέθη και τους τύπους χαρτιού που μπορούν να χρησιμοποιηθούν, ανατρέξτε στη Τοποθέτηση χαρτιού.

8. Αριστερό καπάκι

   Ανοίξτε για πρόσβαση στο δοχείο υπολειμμάτων τόνερ. Για λεπτομέρειες, ανατρέξτε στην ενότητα Συντήρηση και Προδιαγραφές.

9. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.

10. Τυπικός δίσκος

    Εδώ παραδίδεται χαρτί στο οποίο πραγματοποιείται η αντιγραφή ή η εκτύπωση και τα μηνύματα φαξ.

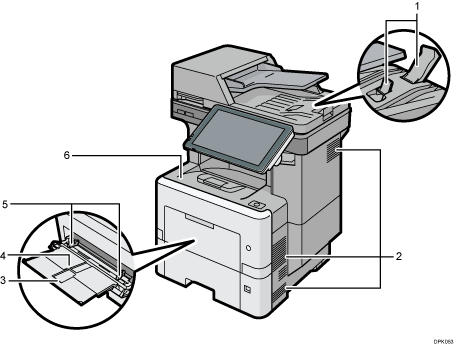

Μπροστινή και δεξιά όψη

1. Προέκταση του ADF

   Τραβήξτε αυτήν την προέκταση για την υποστήριξη χαρτιού μεγάλου μεγέθους.

2. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.

3. Επέκταση για τον πλαϊνό δίσκο (Bypass)

   Όταν τοποθετείτε χαρτί μεγέθους A4, 8¹/₂ × 11, ή μεγαλύτερου μεγέθους, στο δίσκο Bypass, τραβήξτε προς τα έξω την προέκταση.

4. Δίσκος Bypass

   Για λεπτομέρειες σχετικά με τα μεγέθη και τους τύπους χαρτιού που μπορούν να χρησιμοποιηθούν, ανατρέξτε στη Τοποθέτηση χαρτιού στον δίσκο Bypass.

5. Οδηγοί χαρτιού

   Όταν τοποθετείτε χαρτί στο δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.

6. Μπροστινό καπάκι

   Ανοίξτε για πρόσβαση στο εσωτερικό του μηχανήματος και αφαιρέστε το μπλοκαρισμένο χαρτί.

   Ανοίξτε εδώ για να αντικαταστήσετε την κασέτα εκτύπωσης.

Πίσω και αριστερή όψη

1. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.
