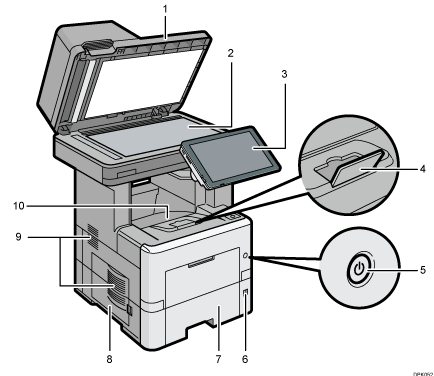

Pohled zepředu a zleva
ADF (Podavač originálů)
Pokud pokládáte originál(y) na expoziční sklo, sklopte podavač dolů.
Při skenování více originálů najednou je vložte do ADF a ten bude originály podávat jeden po druhém.
Expoziční sklo
Originály pokládejte kopírovanou stranou dolů. Podrobnosti viz Vložení originálu na expoziční sklo.
Ovládací panel
Nástavec zásobníku
Když vytáhnete tuto zarážku, zabráníte vypadnutí papíru.
Hlavní spínač napájení
Chcete-li toto zařízení používat, musíte zapnout hlavní spínač. Pokud je zařízení vypnuto, otevřete krytku hlavního spínače a zapněte ho.
Volič formátu papíru
Pomocí tohoto voliče zadejte formát papíru. Chcete-li použít formát papíru, který není zobrazen na voliči formátu papíru, nastavte volič na "
". V tomto případě nastavte formát papíru pomocí ovládacího panelu.Zásobníky papíru
Sem se vkládá papír. Podrobnosti ohledně použitelných formátů a typů papíru viz Doplňování papíru.
Levý kryt
Tento kryt otevřete, pokud potřebujete získat přístup k odpadní nádobě toneru. Pro podrobnosti viz příručku Maintenance and Specifications (Údržba a specifikace).
Průduchy
Brání přehřátí.
Standardní zásobník
Sem jsou podávány kopie, výtisky a faxové zprávy.

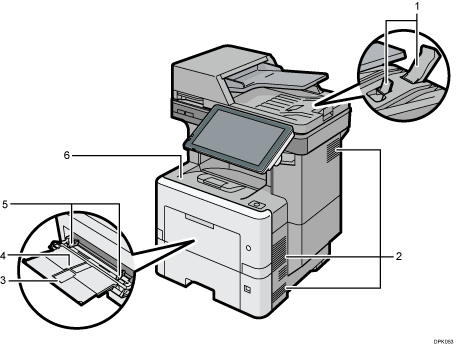

Pohled zepředu a zprava
Nástavec ADF
Vytáhněte tento nástavec pro podporu větších papírů.
Průduchy
Brání přehřátí.
Nástavec bočního zásobníku
Vkládáte-li do bočního zásobníku listy formátu A4
, 81/2×11 nebo větší formáty, povytáhněte nástavec.Boční zásobník
Podrobnosti ohledně formátů a typů papíru, které lze použít, viz.Vkládání papíru do bočního zásobníku.
Vodítka papíru
Při vkládání papíru do bočního zásobníku zarovnejte vodítka podle papíru.
Přední kryt
Otevřete tento kryt, chcete-li se dostat dovnitř přístroje a odstranit uvízlý papír.
Zde otevřete při výměně tiskové kazety.
Pohled zleva zezadu
Průduchy
Brání přehřátí.
