Guia de noms i funcions dels components

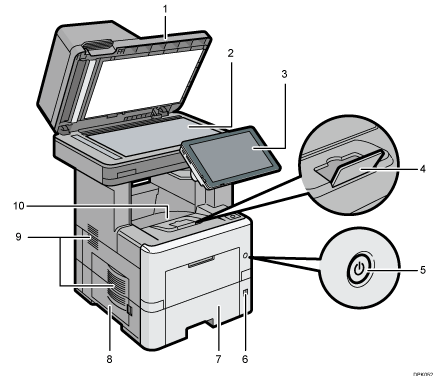

Vista frontal i esquerra

1. ADF

   Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.

   Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.

2. Cristall d'exposició

   Col·loqueu els originals cara avall aquí. Per obtenir més informació, consulteu Com col·locar originals sobre el cristall d'exposició.

3. Panell de control

   Consulteu Guia dels noms i les funcions del panell de control de la màquina.

4. Extensió de la safata

   Estireu aquest topall per evitar que caigui el paper.

5. Interruptor principal

   Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si està desactivat, obriu la tapa de l'interruptor d'alimentació principal i activeu-lo.

6. Selector de format de paper

   Utilitzeu aquest indicador per especificar la mida del paper. Per fer servir una mida de paper que no estigui indicada en l'indicador de mides de paper, configureu l'indicador a "". De produir-se això, configureu la mida del paper fent servir el panell de control.

7. Safata de paper

   El paper es carrega per aquí. Per obtenir més informació sobre els formats i tipus de paper que podeu utilitzar, consulteu Col·locació de paper.

8. Tapa esquerra

   Obriu-la per accedir a l'ampolla de tòner residual. Per obtenir més informació, consulteu Maintenance and Specifications.

9. Ventilacions

   Eviten el sobreescalfament.

10. Safata estàndard

    Les còpies, les impressions i els faxos surten per aquesta safata.

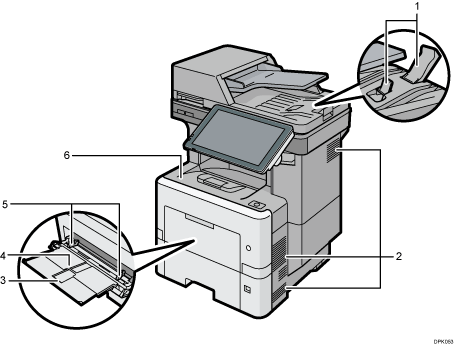

Vista frontal i dreta

1. Unitat d'extensió de l'ADF

   Extraieu l'extensió per treballar amb paper gran.

2. Ventilacions

   Eviten el sobreescalfament.

3. Extensió per a la safata bypass

   Extraieu la unitat d'extensió quan carregueu paper de mida A4, 8¹/₂ × 11 o superior a la safata bypass.

4. Safata bypass

   Per obtenir més informació sobre els formats i tipus de paper que podeu utilitzar, consulteu Càrrega del paper a la safata bypass.

5. Guies del paper

   Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.

6. Tapa frontal

   Obriu-la per accedir a l'interior de la màquina i retirar el paper encallat.

   Obriu-la per substituir el cartutx d'impressió.

Vista posterior i esquerra

1. Ventilacions

   Eviten el sobreescalfament.
