Guia de nomes e funções de componentes

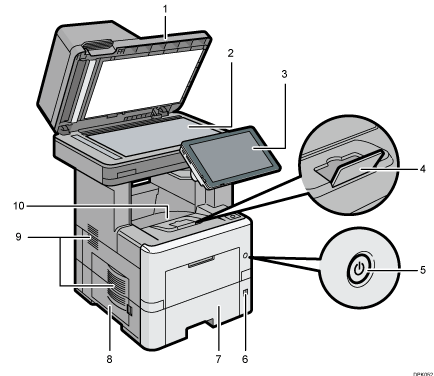

Vista frontal e esquerda

1. ADF

   Coloque o ADF sobre os originais colocados no vidro de exposição.

   Se você colocar uma pilha de originais no ADF, eles serão alimentados automaticamente, um a um.

2. Vidro de exposição

   Coloque aqui os originais com a face virada para baixo. Para obter mais informações, consulte Colocar originais no vidro de exposição.

3. Painel de controle

   Consulte Guia de nomes e funções do painel de controle do equipamento.

4. Extensão de bandeja

   Puxe para evitar que o papel caia.

5. Interruptor de alimentação principal

   Para operar a máquina, o interruptor de energia principal deve estar ligado. Se estiver desligado, abra a tampa e ligue o interruptor.

6. Seletor de tamanho de papel

   Use este seletor para especificar o tamanho do papel. Para usar um tamanho de papel que não está indicado no seletor de tamanho de papel, ajuste o seletor para "". Se este for o caso, ajuste o tamanho do papel utilizando o painel de controle.

7. Bandeja de papel

   O papel é colocado neste local. Para obter mais informações sobre quais tamanhos e tipos de papel podem ser usados, consulte Colocar papel.

8. Tampa esquerda

   Abra para acessar o frasco de toner usado. Para mais informações, consulte Maintenance and Specifications.

9. Aberturas

   Previnem o superaquecimento.

10. Bandeja padrão

    O papel copiado/impresso e os faxes recebidos saem neste local.

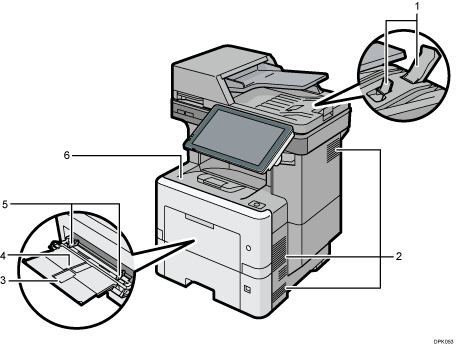

Vista frontal e direita

1. Extensor do ADF

   Puxe o extensor quando usar papel grande.

2. Aberturas

   Previnem o superaquecimento.

3. Extensor da bandeja de alimentação manual

   Puxe esse extensor para fora ao colocar papel A4, 8¹/₂ × 11 ou papéis maiores na bandeja de alimentação manual.

4. Bandeja de alimentação manual

   Para obter mais informações sobre quais tamanhos e tipos de papel podem ser usados, consulte Colocar papel na bandeja de alimentação manual.

5. Guias de papel

   Ao carregar papel na bandeja de alimentação manual, alinhe as guias do papel empurrando-as contra o papel.

6. Tampa frontal

   Abra para acessar interior do equipamento e remover o papel atolado.

   Abra também para substituir o cartucho de impressão.

Vista traseira e esquerda

1. Aberturas

   Previnem o superaquecimento.
