Przewodnik po komponentach(głównie Ameryka Północna)

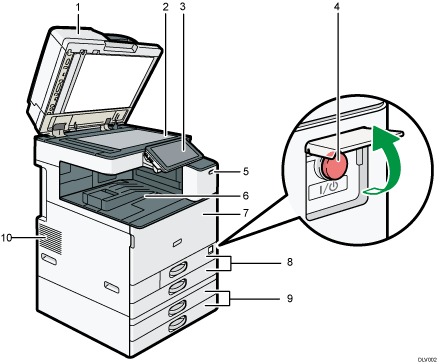

Widok z przodu i z lewej strony

1. ADF

   Podajnik ADF należy umieścić na oryginałach znajdujących się na szybie ekspozycyjnej.

   Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo.

2. Szyba ekspozycyjna

   Oryginały należy umieścić stroną do kopiowania skierowaną do dołu. Aby uzyskać szczegółowe informacje, patrz Umieszczanie oryginałów na szybie ekspozycyjnej (głównie Ameryka Północna).

3. Panel operacyjny

   Patrz Przewodnik po nazwach i funkcjach panela operacyjnego urządzenia.

4. Główny przełącznik zasilania

   Działanie urządzenia jest możliwe po włączeniu głównego zasilania. W przeciwnym wypadku należy otworzyć pokrywę wyłącznika głównego i włączyć zasilanie.

5. Czujnik wykrywający obecność człowieka

   Czujnik wykrywający obecność człowieka znajduje się z prawej strony urządzenia. Aby uzyskać szczegółowe informacje, patrz Getting Started.

6. Taca wewnętrzna 1

   Tutaj wyprowadzane są kopie, wydruki lub wiadomości faksowe.

7. Pokrywa przednia

   Otwórz, aby uzyskać dostęp do wnętrza urządzenia.

8. Kasety na papier (Kasety 1–2)

   Tutaj załaduj papier. Aby uzyskać szczegółowe informacje, patrz Ładowanie papieru.

9. Dolne kasety na papier

   Tutaj załaduj papier. Aby uzyskać szczegółowe informacje, patrz Ładowanie papieru.

10. Otwory wentylacyjne

    Zapobiegają przegrzaniu.

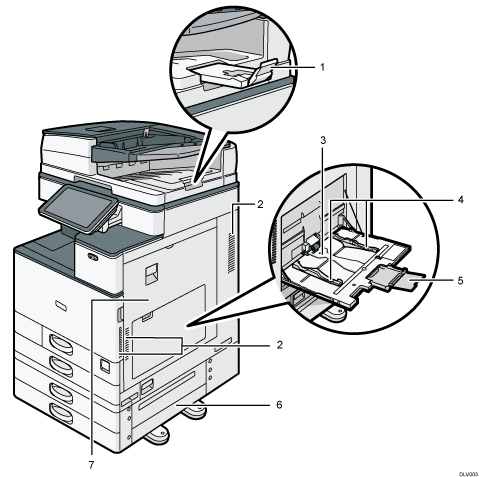

Widok z przodu i z lewej strony

1. Przedłużenie podajnika ADF

   Pociągnij za przedłużenie, aby podeprzeć duży papier.

2. Otwory wentylacyjne

   Zapobiegają przegrzaniu.

3. Taca ręczna

   Używana do kopiowania lub drukowania na foliach przezroczystych, naklejkach i papierze, którego nie można ładować do kaset na papier. Aby uzyskać szczegółowe informacje, patrz Ładowanie papieru do tacy ręcznej.

4. Prowadnice do papieru

   Po załadowaniu papieru do tacy ręcznej należy wyrównać położenie prowadnic do papieru.

5. Przedłużenie

   Ładowanie papieru o rozmiarze większym niż A4, 8¹/₂ × 11 do tacy ręcznej wymaga wysunięcia przedłużenia.

6. Dolna prawa pokrywa

   Należy otworzyć tę pokrywę po wystąpieniu zacięcia papieru.

7. Prawa pokrywa

   Należy otworzyć tę pokrywę po wystąpieniu zacięcia papieru.

Widok z tyłu i z lewej strony

1. Otwory wentylacyjne

   Zapobiegają przegrzaniu.
