Questa sezione spiega come individuare l'interfaccia della macchina e collegare la macchina in base all'ambiente di rete.

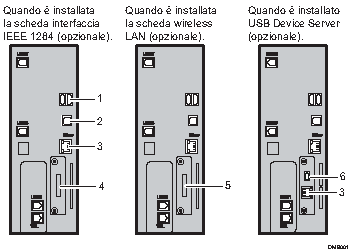

Tipo 1, 2, 6 e 7
(principalmente Europa)
Interfaccia host USB
Porta di collegamento a un cavo o a un dispositivo di interfaccia USB
Usare questa interfaccia per collegare la macchina a un dispositivo di autenticazione schede, ad una tastiera esterna o a un adattatore Bluetooth.
Porta USB 2.0 [Tipo B]
Porta per collegare il cavo di interfaccia USB 2.0 [Tipo B]
Questa interfaccia permette alla macchina di stampare tramite connessione USB.
L'altra estremità del cavo USB deve essere connessa alla porta USB estesa del Server dispositivo USB (opzionale).
Non collegare dispositivi diversi della macchina.
Porta Ethernet
Porta per l'uso del cavo 100BASE-TX o 10BASE-T.
Utilizzare questa interfaccia per collegare la macchina alla rete.
Se si desidera usare un cavo di interfaccia Ethernet che supporti 1000BASE-T, contattare il referente commerciale o l'assistenza.
Porta IEEE 1284 (opzionale)
Porta per il collegamento del cavo di interfaccia IEEE 1284
Porta wireless LAN (opzionale)
Porta per l'utilizzo di wireless LAN
Porta USB estesa del Server dispositivo USB (opzionale)
Porta per collegare il cavo USB fornito
L'altra estremità del cavo USB fornito deve essere collegata alla porta USB 2.0 (tipo B).
Non collegare dispositivi diversi della macchina.
Tipo 1, 2, 5 e 6
(principalmente Nord America)
Interfaccia host USB
Porta di collegamento a un cavo o a un dispositivo di interfaccia USB
Usare questa interfaccia per collegare la macchina a un dispositivo di autenticazione schede, ad una tastiera esterna o a un adattatore Bluetooth.
Porta USB 2.0 [Tipo B]
Porta per collegare il cavo di interfaccia USB 2.0 [Tipo B]
Questa interfaccia permette alla macchina di stampare tramite connessione USB.
L'altra estremità del cavo USB deve essere connessa alla porta USB estesa del Server dispositivo USB (opzionale).
Non collegare dispositivi diversi della macchina.
Porta Ethernet
Porta per l'uso del cavo 100BASE-TX o 10BASE-T.
Utilizzare questa interfaccia per collegare la macchina alla rete.
Se si desidera usare un cavo di interfaccia Ethernet che supporti 1000BASE-T, contattare il referente commerciale o l'assistenza.
Porta IEEE 1284 (opzionale)
Porta per il collegamento del cavo di interfaccia IEEE 1284
Porta wireless LAN (opzionale)
Porta per l'utilizzo di wireless LAN
Porta USB estesa del Server dispositivo USB (opzionale)
Porta per collegare il cavo USB fornito
L'altra estremità del cavo USB fornito deve essere collegata alla porta USB 2.0 (tipo B).
Non collegare dispositivi diversi della macchina.
Lo slot può contenere un solo modulo: in questo slot è possibile installare solo una scheda di interfaccia IEEE 1284, un'unità di interfaccia Wireless LAN o un'opzione server dispositivo USB alla volta.
La porta Ethernet e l'unità interfaccia Wireless LAN non possono essere usate contemporaneamente. Se è installata l'unità di interfaccia Wireless LAN opzionale, è necessario impostare [Tipo LAN] su [Wireless LAN] in [Impostazioni interfaccia] in [Impostazioni di Sistema].
L'unità di interfaccia Bluetooth e l'unità interfaccia Wireless LAN non possono essere usate contemporaneamente.

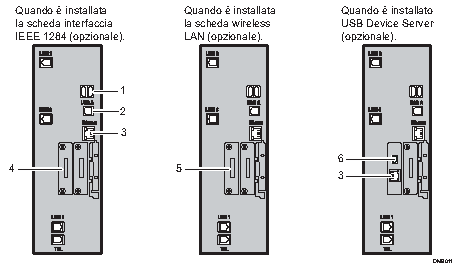

Tipo 3, 4 e 5 (principalmente Europe)
Interfaccia host USB
Porta di collegamento a un cavo o a un dispositivo di interfaccia USB
Usare questa interfaccia per collegare la macchina a un dispositivo di autenticazione schede, ad una tastiera esterna o a un adattatore Bluetooth.
Porta USB 2.0 [Tipo B]
Porta per collegare il cavo di interfaccia USB 2.0 [Tipo B]
Questa interfaccia permette alla macchina di stampare tramite connessione USB.
L'altra estremità del cavo USB deve essere connessa alla porta USB estesa del Server dispositivo USB (opzionale).
Non collegare dispositivi diversi della macchina.
Porta Ethernet
Porta per l'uso del cavo 100BASE-TX o 10BASE-T.
Utilizzare questa interfaccia per collegare la macchina alla rete.
Se si desidera usare un cavo di interfaccia Ethernet che supporti 1000BASE-T, contattare il referente commerciale o l'assistenza.
Porta IEEE 1284 (opzionale)
Porta per il collegamento del cavo di interfaccia IEEE 1284
Porta wireless LAN (opzionale)
Porta per l'utilizzo di wireless LAN
Porta USB estesa del Server dispositivo USB (opzionale)
Porta per collegare il cavo USB fornito
L'altra estremità del cavo USB fornito deve essere collegata alla porta USB 2.0 (tipo B).
Non collegare dispositivi diversi della macchina.
Tipo 3 e 4 (principalmente Nord America)
Interfaccia host USB
Porta di collegamento a un cavo o a un dispositivo di interfaccia USB
Usare questa interfaccia per collegare la macchina a un dispositivo di autenticazione schede, ad una tastiera esterna o a un adattatore Bluetooth.
Porta USB 2.0 [Tipo B]
Porta per collegare il cavo di interfaccia USB 2.0 [Tipo B]
Questa interfaccia permette alla macchina di stampare tramite connessione USB.
L'altra estremità del cavo USB deve essere connessa alla porta USB estesa del Server dispositivo USB (opzionale).
Non collegare dispositivi diversi della macchina.
Porta Ethernet
Porta per l'uso del cavo 100BASE-TX o 10BASE-T.
Utilizzare questa interfaccia per collegare la macchina alla rete.
Se si desidera usare un cavo di interfaccia Ethernet che supporti 1000BASE-T, contattare il referente commerciale o l'assistenza.
Porta IEEE 1284 (opzionale)
Porta per il collegamento del cavo di interfaccia IEEE 1284
Porta wireless LAN (opzionale)
Porta per l'utilizzo di wireless LAN
Porta USB estesa del Server dispositivo USB (opzionale)
Porta per collegare il cavo USB fornito
L'altra estremità del cavo USB fornito deve essere collegata alla porta USB 2.0 (tipo B).
Non collegare dispositivi diversi della macchina.
Lo slot A può contenere un solo modulo: in questo slot è possibile installare solo una scheda di interfaccia IEEE 1284, un'unità di interfaccia Wireless LAN o un'opzione Server dispositivo USB alla volta.
La porta Ethernet e l'unità interfaccia Wireless LAN non possono essere usate contemporaneamente. Se è installata l'unità di interfaccia Wireless LAN opzionale, è necessario impostare [Tipo LAN] su [Wireless LAN] in [Impostazioni interfaccia] in [Impostazioni di Sistema].
L'unità di interfaccia Bluetooth e l'unità interfaccia Wireless LAN non possono essere usate contemporaneamente.
