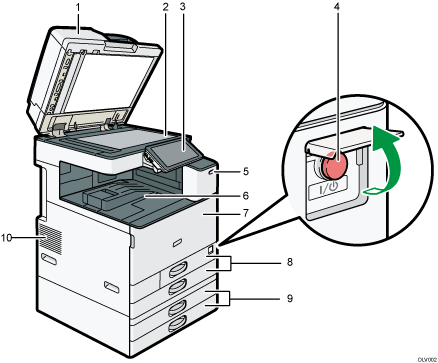

Maskinens forside og venstre side
Glaspladelåg eller ADF
(Illustrationen viser glaspladelåget).
Sænk glaspladelåget eller ADF'en ned over de originaler, der ligger på glaspladen.
Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.
Glasplade
Anbring originalerne her med forsiden nedad. Der findes flere oplysninger på Placering af originaler på glaspladen
(hovedsageligt Asien).Betjeningspanel
Se Oversigt over navne og funktioner på maskinens betjeningspanel.
Hovedafbryder
For at bruge maskinen skal der tændes på hovedafbryderen. Hvis den er slukket, skal du åbne dækslet til hovedafbryderen og tænde for den.
Bevægelsessensor
Bevægelsessensoren sidder på højre side af maskinen. For yderligere oplysninger, se vejledningen "Getting Started".
Intern bakke 1
Kopierede/udskrevne dokumenter og faxmeddelelser leveres her.
Frontlåge
Åbn denne for at få adgang til maskinens indvendige dele.
Kassetter (kassetter 1–2)
Ilæg papir her. Der findes flere oplysninger på Ilægning af papir.
Nederste kassettemodul
Ilæg papir her. Der findes flere oplysninger på Ilægning af papir.
Ventilationshuller
Forhindrer overophedning.

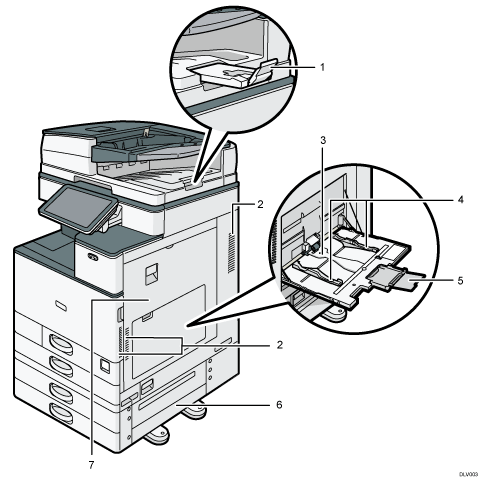

Maskinens forside og højre side
Forlænger til ADF
Træk forlængeren ud for at understøtte store papirformater.
Ventilationshuller
Forhindrer overophedning.
Bypassbakke
Bruges ved kopiering eller udskrivning på transparenter, labelark, og papir der ikke kan lægges i kassetterne. Der findes flere oplysninger på Ilægning af papir i bypassbakken.
Papirstyr
Når der lægges papir i bypassbakken, skal papirstyrene justeres, så de slutter tæt om papiret.
Forlænger
Træk forlængeren ud, når der ilægges papir, der er større end A4
, 81/2 × 11 i bypassbakken.Nederste højre låge
Åbn denne låge ved papirstop.
Højre låge
Åbn denne låge ved papirstop.

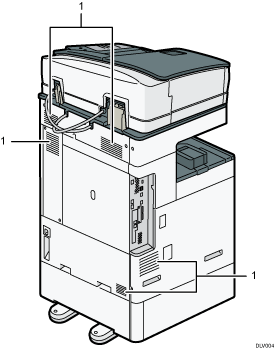

Maskinens bagside og venstre side
Ventilationshuller
Forhindrer overophedning.
