Guia de components(principalment Europa)

Vista frontal i esquerra

1. ADF

   Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.

   Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.

2. Cristall d'exposició

   Col·loqueu els originals cara avall aquí. Per obtenir més informació, consulteu Col·locació d'originals al cristall d'exposició (principalment Europa).

3. Panell de control

   Vegeu Guia dels noms i les funcions del panell de control de la màquina.

4. Interruptor principal

   Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si està desactivat, obriu la tapa de l'interruptor d'alimentació principal i activeu-lo.

5. Detector de presència

   El detector de presència és al costat dret de la màquina. Per obtenir més informació, consulteu Getting Started.

6. Safata interna 1

   Les còpies, les impressions i els faxos surten per aquesta safata.

7. Tapa frontal

   Obriu-la per accedir a l'interior de la màquina.

8. Safates de paper (safates 1–2)

   El paper es carrega per aquí. Per obtenir més informació, consulteu Col·locació de paper.

9. Safates de paper inferiors

   El paper es carrega per aquí. Per obtenir més informació, consulteu Col·locació de paper.

10. Ventilacions

    Eviten el sobreescalfament.

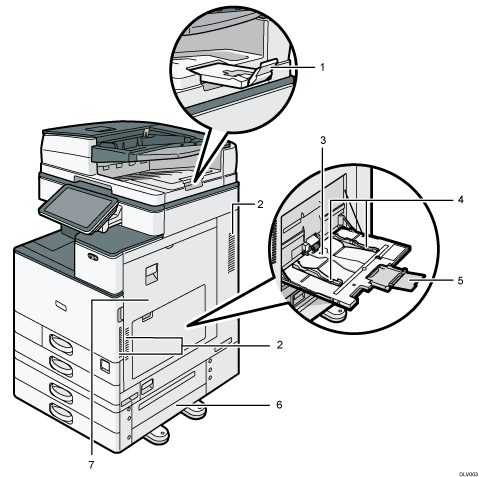

Vista frontal i dreta

1. Unitat d'extensió de l'ADF

   Extraieu l'extensió per treballar amb paper gran.

2. Ventilacions

   Eviten el sobreescalfament.

3. Safata bypass

   Utilitzeu-la per copiar o imprimir en transparències OHP, etiquetes adhesives, i paper que no pot ser carregat a les safates de paper. Per obtenir més informació, consulteu Càrrega del paper a la safata bypass.

4. Guies del paper

   Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.

5. Extensor del paper

   Extraieu la unitat d'extensió quan carregueu papers de mida superior a A4, 8¹/₂ × 11 a la safata bypass.

6. Tapa inferior dreta

   Haureu d'obrir aquesta tapa en cas d'encallament de paper.

7. Tapa dreta

   Haureu d'obrir aquesta tapa en cas d'encallament de paper.

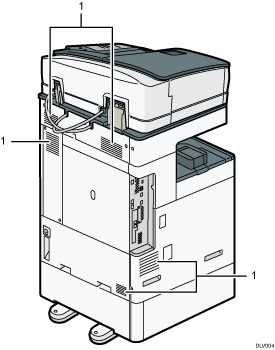

Vista posterior i esquerra

1. Ventilacions

   Eviten el sobreescalfament.
