Parça Adları ve İşlevleri Rehberi

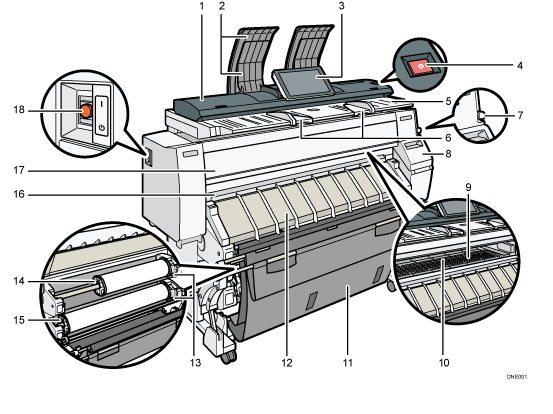

Ön

1. Orijinal kapak

   Sıkışan orijinalleri temizlemek için açın.

2. Orijinal istifleyici

   Orijinaller burada istiflenir.

3. Kontrol paneli

   Bkz. Makinenin Kontrol Panelinin Adları ve İşlevleri Rehberi.

4. [Tarayıcıyı Durdur] tuşu

   Orijinaller yana yatmış olarak besleniyorsa veya orijinal beslenirken taramayı durdurmak için kullanın.

5. Orijinal tablası

   Orijinalleri, tarama yönü aşağı gelecek şekilde buraya yerleştirin.

6. Orijinal kılavuzu

   Orijinallerin genişliğine ayarlayın.

7. Kağıt tutma kolu

   Bu kol kağıt giriş konumuna veya kağıt bypass konumuna yerleştirilen kağıdı tutar. Bu kolu, bypass konumundan kopyalama veya yazdırma yapmak veya sıkışmış kağıdı çıkartmak için kullanın.

8. Kartuş kapağı

   Yazdırma kartuşlarını değiştirmek için açın.

9. Baskı Levhası

   Kağıt aşağı çekilir ve havalanması önlenir. Çıktıların arkası kirleniyorsa bu alanı temizleyin.

   Bkz. Maintenance and Specifications.

10. Kağıt bypass konumu

    Kağıt bypass konumundan kopyaladığınız veya yazdırdığınız zaman kağıdı buraya yükleyin. Yazdırılacak taraf üste gelecek biçimde kağıdı yükleyin.

11. Çıktı sepeti

    Dağıtılan kağıt burada istiflenir. Kağıdın boyutuna göre sepetin modunu değiştirin.

12. Kağıt giriş konumu kapağı

    Kağıt giriş konumuna kağıt rulosu yüklemek veya sıkışan kağıdı çıkarmak için bu kapağı açın.

13. Geri sarma düğmesi

    Kağıt rulosunu yüklemek veya sıkışan kağıdı çıkartmak için bu düğmeye basın.

14. Kağıt Giriş Konumu 1

    Buraya kağıt rulo yükleyin.

15. Kağıt Giriş Konumu 2

    Buraya kağıt rulo yükleyin.

16. Kağıt çıkış konumu

    Çıktılar buradan verilir.

17. Ön kapak

    Bu, kağıt bypass konumunun kapağıdır. Kağıt bypass konumundan kopyalamak veya yazdırmak için, sıkışmış kağıdı çıkartmak için veya baskı levhasını temizlemek için bu kapağı açın.

18. Ana güç düğmesi

    Makineyi kullanmak için, ana güç düğmesi açık olmalıdır. Kapalıysa, düğmeyi açın.

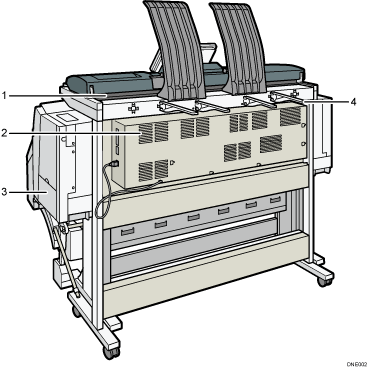

Arka

1. Orijinal çıkışı

   Orijinaller buraya çıkarılır.

2. Havalandırma delikleri

   Aşırı ısınmayı önleyin.

3. Mürekkep toplama ünitesi kapağı

   Mürekkep toplama ünitesini değiştirmek için bu kapağı açın. Bakım için kullanılan mürekkep, mürekkep toplama ünitesinde toplanır.

4. Orijinal çıktı kılavuzu

   Arka çıktıya gönderilen orijinalleri istifler.
