Укажите поля на краях бумаги, используемые в функции автовыбора коэффициента масштабирования (указывается с шагом 1 мм) в следующих пределах:
±50 мм
По умолчанию: 0 мм
Этот параметр действителен в случае, если для параметра "29. Автовыбор масштаба" выбрано значение "Авто 1: Ум/Ув /+ Поворот" или "Авто 2: Только Ум/Ув", или если для параметра "43. Метод автовыбора подачи бумаги" выбрано значение "Авто 2 + коэф. Ум/Ув: Разм.бум.".
В режимах GL и GL/2 участки возле краев бумаги обрабатываются по-разному.
В режиме GL:
Если указано положительное значение, ширина поля определяется вычитанием указанного значения из положения точки, которая находится со сдвигом на 10 мм внутрь от положения, указанного для параметра "23. Область печати (размеры)".
Если указано отрицательное значение, ширина поля определяется сложением указанного значения с положением точки, которая находится со сдвигом на 10 мм внутрь от положения, указанного для параметра "23. Область печати (размеры)".
В режиме GL/2
Если указано положительное значение, ширина поля определяется вычитанием указанного значения из положения точки, которая находится со сдвигом на 7 мм внутрь от края бумаги.
Если указано отрицательное значение, ширина поля определяется сложением указанного значения с положением точки, которая находится со сдвигом на 7 мм внутрь от края бумаги.

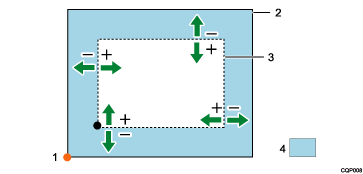

Точка отсчета системы координат чертежа
Бумага
Участок, используемый для расчета коэффициента масштабирования
Поле
При левом нижнем расположении точки отсчета системы координат эта точка находится в левом нижнем углу участка, описанного параметром "23. Область печати (размеры)".
Размер, используемый для расчета параметров "29. Автовыбор масштаба" и "Авто 2 + коэф. Ум/Ув: Разм.бум." в блоке "43. Метод автовыбора подачи бумаги", определяется по настройкам параметров "39. Настр. полей для авто ум./ув." и "47. Метод опред. размера ориг.".
Если значение, рассчитанное на основании размера бумаги, определяемого параметром "47. Метод опред. размера ориг.", и значения, определяемого параметром "39. Настр. полей для авто ум./ув.", составляет менее 1 мм, результат расчета округляется до 1 мм.
Максимальное значение коэффициента масштабирования, рассчитанное по размеру бумаги, определяемому параметром "47. Метод опред. размера ориг." и параметром "39. Настр. полей для авто ум./ув.", следующее:
Если для параметра "43. Метод автовыбора подачи бумаги" выбрано значение "Авто 2 + коэф. Ум/Ув: Разм.бум.": 100%
В остальных случаях: 400,0% (максимальное значение параметра "29. Автовыбор масштаба")
