Guia dos Nomes e Funções dos Componentes

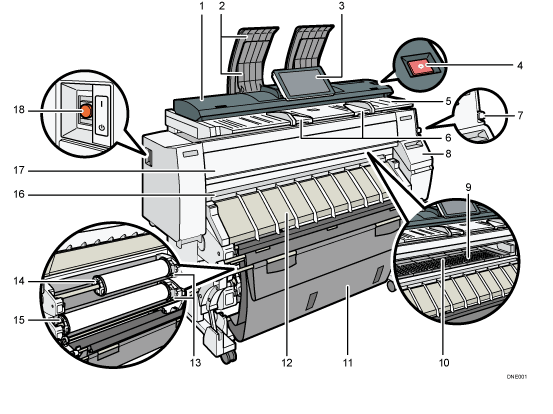

Frente

1. Tampa do alimentador de originais

   Abra esta tampa para retirar originais encravados.

2. Empilhador de originais

   Os originais são empilhados aqui.

3. Painel de controlo

   Consulte Guia dos Nomes e Funções do Painel de Controlo do Equipamento.

4. Tecla [Parar scanner]

   Utilize se os originais estiverem a ser alimentados de forma inclinada ou para cancelar a digitalização enquanto um original estiver a ser alimentado.

5. Mesa de originais

   Coloque aqui os originais com a face para a digitalização virada para baixo.

6. Guia de originais

   Defina para a largura dos seus originais.

7. Alavanca de pressão de papel

   Esta alavanca fixa o papel que é inserido na entrada do papel ou na alimentação manual do papel. Utilize esta alavanca para copiar ou imprimir a partir da alimentação manual do papel ou para remover papel encravado.

8. Tampa do cartucho de tinta

   Abra para substituir cartuchos de impressão.

9. Tampa do vidro de exposição

   O papel é sugado, o que o impede de vir ao de cima. Limpe esta área se o verso das impressões sair sujo.

   Consulte Maintenance and Specifications.

10. Localização da alimentação manual do papel

    Coloque aqui papel quando copiar ou imprimir a partir da alimentação manual do papel. Coloque o papel com o lado de impressão virado para cima.

11. Empilhador

    O papel entregue é aqui empilhado. Altere o modo do empilhador de acordo com o formato do papel.

12. Tampa de entrada de papel

    Abra esta tampa para colocar o rolo de papel na entrada do papel ou para remover papel encravado.

13. Botão de rebobinar

    Prima este botão para carregar o rolo de papel ou para retirar papel encravado.

14. Localização de entrada de papel 1

    Coloque aqui um rolo de papel.

15. Localização de entrada de papel 2

    Coloque aqui um rolo de papel.

16. Localização de saída do papel

    As impressões são entregues aqui.

17. Tampa frontal

    Esta é a tampa da alimentação manual do papel. Abra esta tampa para copiar ou imprimir a partir da alimentação manual do papel, para remover papel encravado ou para limpar a barra de leitura.

18. Interruptor de alimentação principal

    O interruptor de corrente principal tem de estar ligado para poder operar o equipamento. Se o interruptor estiver desligado, ligue-o.

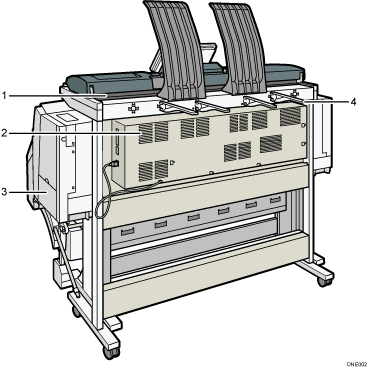

Trás

1. Saída de originais

   Os originais saem aqui.

2. Aberturas de ventilação

   Previnem o sobreaquecimento.

3. Tampa do depósito de desperdícios de tinta

   Abra esta tampa para substituir o depósito de desperdícios de tinta. A tinta utilizada na manutenção é recolhida no depósito de desperdícios de tinta.

4. Guia da saída de originais

   Empilha os originais entregues na saída traseira.
