Przewodnik po nazwach i funkcjach komponentów

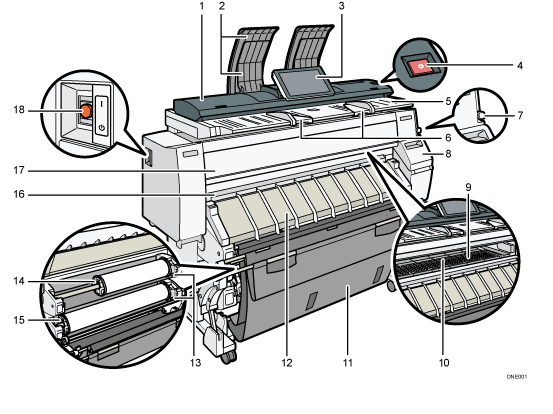

Przód

1. Pokrywa oryginałów

   Otwórz w celu wyjęcia wciągniętych oryginałów.

2. Odbiornik oryginałów

   Tutaj składane są oryginały.

3. Panel operacyjny

   Patrz Przewodnik po nazwach i funkcjach panela operacyjnego urządzenia.

4. Przycisk[Zatrzymaj skaner]

   Użyj jeżeli oryginały są krzywo składane lub aby przerwać skanowanie podczas wprowadzania oryginału.

5. Oryginalny stół

   Umieść tutaj stroną skanowaną do dołu.

6. Oryginalny podręcznik

   Ustaw do szerokości twoich oryginałów.

7. Dźwignia podtrzymująca papier

   Ta dźwignia przytrzymuje papier załadowany do lokalizacji wejścia papieru lub lokalizacji podajnika ręcznego papieru. Skorzystaj z tej dźwigni, aby kopiować lub drukować z lokalizacji podajnika ręcznego papieru lub aby usunąć zacięty papier.

8. Pokrywa kartridża

   Otwórz, aby wymienić pojemniki z tuszem.

9. Płyta dociskowa

   Papier został wciągnięty i nie wysuwa się. Oczyść to miejsce, jeśli tylne strony wydruków są zabrudzona.

   Patrz Konserwacja i specyfikacje.

10. Lokalizacja podajnika ręcznego papieru

    Załaduj tutaj papier przed kopiowaniem lub drukowaniem z lokalizacji podajnika ręcznego papieru. Załaduj papier stroną do drukowania skierowaną do góry.

11. Koszyk wyjścia

    Dostarczony papier składany jest tutaj. Zmień tryb koszyka zgodnie z rozmiarem papieru.

12. Pokrywa lokalizacji wyjścia papieru

    Otwórz, aby załadować rolkę papieru do kasety na papier lub aby usunąć zacięty papier.

13. Przycisk przewijania

    Naciśnij ten przycisk, aby załadować papier lub usunąć zacięty papier.

14. Lokalizacja wejścia papieru 1

    Tutaj załaduj zwój papieru.

15. Lokalizacja wejścia papieru 2

    Tutaj załaduj zwój papieru.

16. Lokalizacja wyjścia papieru

    Tutaj dostarczane są wydruki.

17. Pokrywa przednia

    To jest pokrywa lokalizacji podajnika ręcznego papieru. Otwórz tę pokrywę, aby kopiować lub drukować z lokalizacji podajnika ręcznego papieru, usunąć zacięty papier albo wyczyścić płytę dociskową.

18. Główny przełącznik zasilania

    Działanie urządzenia jest możliwe po włączeniu głównego zasilania. Jeżeli jest wyłączony, włącz włącznik.

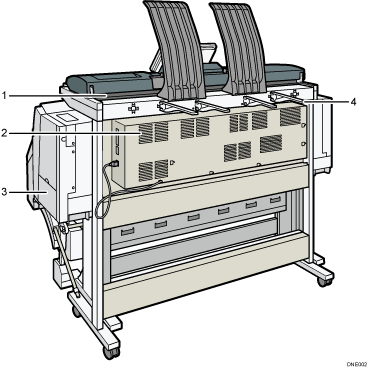

Tył

1. Wyjście oryginału

   Wydruki dostarczane są tutaj.

2. Otwory wentylacyjne

   Zapobiegają przegrzaniu.

3. Pokrywa pojemnika na tusz

   Otwórz tą pokrywę, aby wymienć pojemnik na tusz. Tusz wykorzystywany w konserwacji zbiera się w pojemniku na tusz.

4. Prowadnica wyjściowa oryginału

   Układa oryginały dostarczane do tylnego wyjścia.
