Oversikt over komponentenes navn og funksjoner

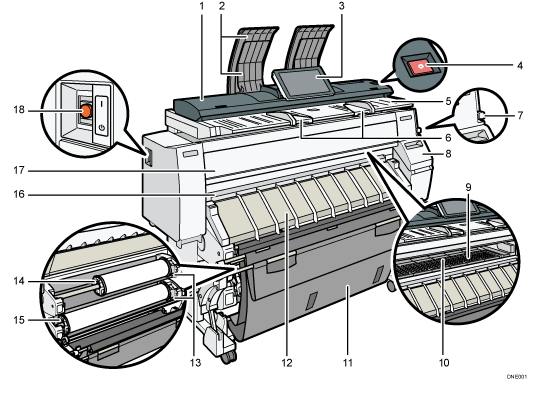

Forside

1. Originaldeksel

   Åpnes for å fjerne fastkjørte originaler.

2. Stabler for originaler

   Originalene blir stablet her.

3. Kontrollpanel

   Se Oversikt over navn og funksjoner på maskinens kontrollpanel.

4. [Skannerens stopp]-tast

   Brukes hvis originalene blir matet inn skjevt, eller til å stoppe en skanning mens en original blir matet inn.

5. Bord for originaler

   Legg originalene her med skannesiden ned.

6. Originalfører

   Justeres til bredden på originalene dine.

7. Hendel som holder papiret

   Denne hendelen holder papir som settes inn i papirinnmatingsplasseringen eller multiarkmateren. Bruk denne hendelen til å kopiere eller skrive ut fra multiarkmateren, eller til å fjerne fastkjørt papir.

8. Kassettdeksel

   Åpne for å bytte skriverkassetter.

9. Plate

   Papiret suges ned slik at det ikke flyter. Rengjør dette området hvis baksiden av utskriftene blir skitne.

   Se Maintenance and Specifications.

10. Multiarkmater

    Legg papir i her når du kopierer eller skriver ut fra multiarkmateren. Legg i papiret med utskriftssiden opp.

11. Mottakskurv

    Utmatet papir stables her. Endre modus på kurven i henhold til papirformatet.

12. Deksel på papirinnmatingsplassering

    Åpne for å sette papirrullen i papirinnmatingsplasseringen eller for å fjerne fastkjørt papir.

13. Spoleknapp

    Trykk på denne knappen for å laste inn papirrullen eller fjerne fastkjørt papir.

14. Papirinnmating 1

    Legg papirrullen her.

15. Papirinnmating 2

    Legg papirrullen her.

16. Papirutmating

    Utskriftene leveres her.

17. Frontdeksel

    Dette er dekselet til multiarkmateren. Åpne dette dekselet for å kopiere og skrive ut fra multiarkmateren, for å gjerne fastkjørt papir eller for å rengjøre platen.

18. Hovedstrømbryter

    Hovedstrømbryteren må være på for at du skal kunne bruke maskinen. Slå den på hvis den er slått av.

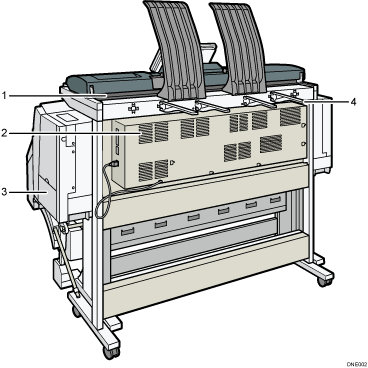

Bakside

1. Utgang for originaler

   Originalene leveres her.

2. Ventilasjonsåpninger

   Unngå overoppheting.

3. Deksel på blekkoppsamlerenhet

   Åpne dette dekselet når du skal bytte blekkoppsamlerenhet. Blekk som brukes til vedlikehold, samles i blekkoppsamlerenheten.

4. Mottaksfører for originaler

   Stabler originalene som blir levert til den bakre utgangen.
