Scansione di parte di un originale
Precedente
Se si desidera scansire solo una parte di un originale di formato personalizzato, selezionare [Scansione parziale] come formato di scansione.
Per visualizzare la schermata di impostazione della scansione parziale, nella schermata iniziale dello scanner premere [Impostazioni scansione] > [Formato scans.] > [Scansione parziale].
Per eseguire la scansione di una parte di un originale, misurare il formato originale (X1 e Y1), la posizione iniziale (X2 e Y2) e l'area di scansione (X3 e Y3) sul lato anteriore dell'originale, quindi inserire tali valori nella schermata di impostazione della scansione parziale.
I metodi di misurazione variano a seconda dell'orientamento.
Per informazioni sulla corretta misurazione di Formato originale (X1 e Y1), Posizione iniziale (X2 e Y2) e Area di scansione (X3 e Y3), vedere "Come misurare i formati".
Come misurare i formati
Orientamento originale |
Metodo di misurazione per la scansione della sezione "R" |
|---|---|
L'orientamento dell'originale è |
|
L'orientamento dell'originale è |
|
L'orientamento dell'originale è |
|
L'orientamento dell'originale è |
|

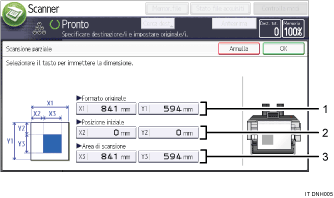

Impostazioni di scansione sulla schermata di impostazione della scansione parziale
Formato originale (X1 e Y1)
Specificare il formato intero dell'originale.
Immettere i valori effettivi in [X1] e [Y1] facendo riferimento a "Come misurare i formati", quindi premere [
].Posizione iniziale (X2 e Y2)
Specificare la posizione iniziale di scansione.
Immettere i valori effettivi in [X2] e [Y2] facendo riferimento a "Come misurare i formati", quindi premere [
].Area di scansione (X3 e Y3)
Specificare i formati dell'area da acquisire.
Immettere i valori effettivi in [X3] e [Y3] facendo riferimento a "Come misurare i formati", quindi premere [
].
