Guida a nomi e funzioni dei componenti

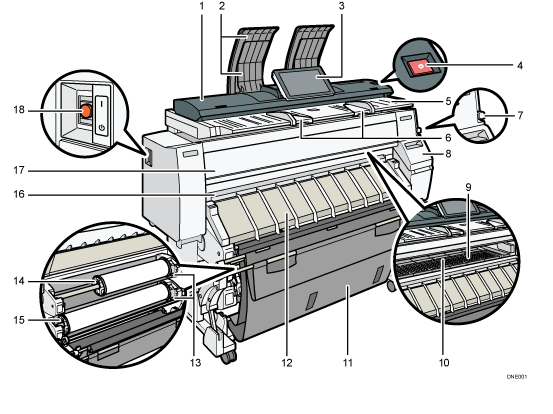

Fronte

1. Coperchio originali

   Aprire per togliere gli originali inceppati.

2. Impilatore originali

   Gli originali vengono impilati qui.

3. Pannello di controllo

   Vedere Guida a nomi e funzioni del pannello di controllo della macchina.

4. Tasto [Stop scanner]

   Utilizzare se gli originali vengono alimentati inclinati oppure per annullare la scansione durante l'alimentazione di un originale.

5. Piano degli originali

   Posizionare gli originali qui con il lato da acquisire rivolto verso il basso.

6. Guida degli originali

   Regolare la guida in base alla larghezza degli originali.

7. Leva supporto carta

   Questa leva trattiene la carta che viene inserita nella posizione di alimentazione carta o nella posizione bypass. Utilizzare questa leva per copiare o stampare dalla posizione bypass, o per rimuovere la carta inceppata.

8. Coperchio cartuccia

   Aprire per sostituire le cartucce di stampa.

9. Coprioriginali

   La carta viene risucchiata verso il basso e questo le impedisce di fluttuare. Pulire questa zona se il retro delle stampe dovesse presentarsi sporco.

   Vedere Pulizia del coprioriginali.

10. Posizione bypass

    Caricare qui la carta quando si copia o si stampa dalla posizione bypass. Caricare la carta con il lato di stampa rivolto verso l'alto.

11. Cesto di raccolta

    La carta consegnata viene impilata qui. Cambiare la modalità del cesto secondo il formato carta.

12. Sportello posizione di alimentazione

    Aprire per caricare il rullo carta nella posizione di alimentazione carta o per rimuovere la carta inceppata.

13. Pulsante riavvolgimento

    Premere questo pulsante per caricare il rotolo carta o per rimuovere la carta inceppata.

14. Posizione di alimentazione carta 1

    Caricare qui un rotolo carta.

15. Posizione di alimentazione carta 2

    Caricare qui un rotolo carta.

16. Posizione di uscita carta

    Le stampe vengono inviate qui.

17. Sportello anteriore

    Questo è lo sportello della posizione bypass. Aprire questo sportello per copiare o stampare dalla posizione bypass, per rimuovere la carta inceppata o per pulire il vetro di esposizione.

18. Interruttore di alimentazione principale

    Per azionare la macchina, l'interruttore di alimentazione principale deve essere acceso. Se è spento, accendere l'interruttore.

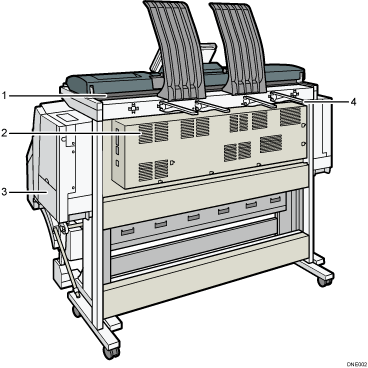

Retro

1. Uscita originali

   Gli originali vengono inviati qui.

2. Fori di ventilazione

   Evitano il surriscaldamento.

3. Sportello del contenitore di recupero gel

   Aprire questo sportello per sostituire l'unità di raccolta gel. Il gel utilizzato per la manutenzione è raccolto nell'unità di raccolta gel.

4. Guida di uscita originali

   Impila gli originali inviati all'uscita posteriore.
