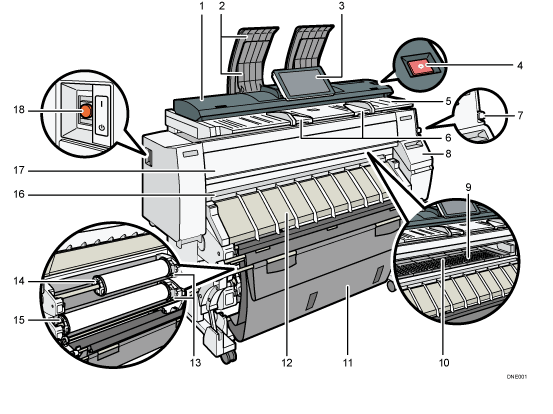

Elölnézet
Eredeti fedél
A fedél felnyitása után megszüntetheti az eredetik elakadását.
Eredeti-kötegelő
Itt kerül sor az eredetik kötegelésére.
Kezelőpanel
Lásd: A készülék kezelőpaneljének elemei és funkciói - útmutató.
[Szkennerleállító] gomb
Az eredetik ferde irányban történő adagolásakor illetve a szkennelés adagolás közben történő megszakításához használható.
Kirakóasztal eredetikhez
Ide kell elhelyezni az eredetiket a szkennelési oldallal lefelé.
Eredeti-vezető
Az eredetik szélességéhez állítható be.
Papír-tartó kar
A kar a papírbemeneti helyre vagy a kézi adagolóba helyezett papírt tartja. A kar segítségével készíthet másolatot vagy nyomtathat a kézi adagolóból, illetve eltávolíthatja az elakadt papírt.
Nyomtatópatron fedél
A nyomtatópatron cseréjéhez nyissa fel a fedelet.
Nyomtatólemez
Papírbevitel, és az elcsúszás meggátolása. Ha a nyomatok maszatosak, tisztítsa meg ezt a területet.
Lásd: Maintenance and Specifications.
Kézi papíradagoló
Ha a kézi papíradagoló használatával másol vagy nyomtat, akkor ide töltse a papírt. A papírt nyomtatási oldallal felfelé helyezze be.
Kimeneti kosár
Itt halmozódnak fel a kész papírok. Igazítsa a kosár módját a papír méretéhez.
Papíradagoló fedele
Papírfeltöltés vagy az elakadt papír eltávolítása esetén nyissa fel a fedelet.
Visszatekerő gomb
Nyomja le ezt a gombot papírfeltöltés vagy elakadt papír eltávolítása esetén.
1. papírbemeneti hely
Ide töltheti be a papírtekercset.
2. papírbemeneti hely
Ide töltheti be a papírtekercset.
Papírkimenet helye
A nyomatok itt érhetők el.
Elülső borítás
A kézi papíradagoló hely fedele. A kézi papíradagolóval való nyomtatáshoz vagy másolhoz, az elakadt papír eltávolításához vagy a nyomtatólemez megtisztításához távolítsa el a takarólemezt.
Hálózati főkapcsoló
A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha a készülék ki van kapcsolva, kapcsolja be.

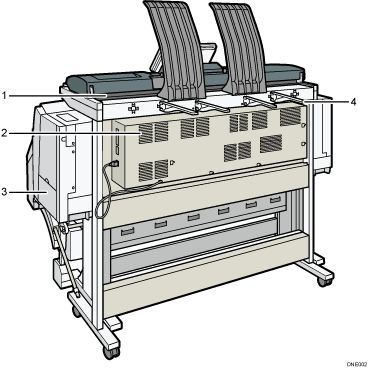

Hátulnézet
Eredeti-kimenet
Ide érkeznek az eredetik.
Szellőzőnyílások
Megakadályozza, hogy a készülék túlmelegedjen.
Tintagyűjtő egység fedele
Ezt a fedelet nyissa fel a tintagyűjtő egység cseréjekor. A karbantartáshoz használt tinta a tintagyűjtő egységbe kerül.
Eredeti kimeneti vezető
A hátsó kimenethez kerülő eredetiket kötegeli.
A készülék belsejében, a szellőzőnyílások mellett levő ventilátorok tovább működhetnek a hűtés érdekében. A részleteket lásd: Egyéb üzenetek megjelenése.
