Guide relatif aux noms et fonctions des composants

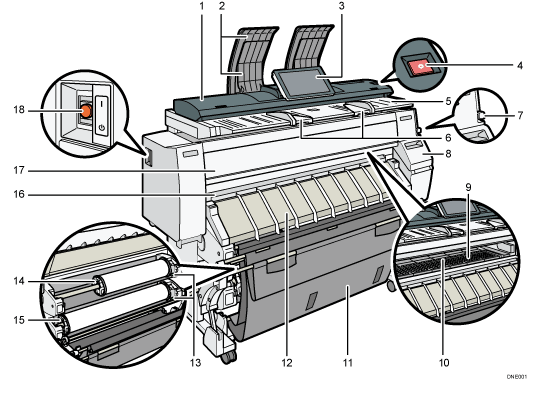

Avant

1. Capot originaux

   Ouvrez pour enlever les originaux coincés.

2. Empileuse originaux

   Les originaux sont empilés ici.

3. Panneau de commande

   Voir Guide relatif aux noms et fonctions du panneau de commande de l'appareil.

4. Touche [Arrêt scanner]

   À utiliser si des originaux sont alimentés de façon inclinée ou pour annuler la numérisation pendant qu'un original est en cours d'alimentation.

5. Table originaux

   Placez les originaux ici, face à numériser vers le bas.

6. Guide de l'original

   Réglez-le en fonction de la largeur de vos originaux.

7. Levier de support papier

   Cette manette maintient le papier qui est inséré dans l'emplacement d'alimentation ou dans l'emplacement bypass. Utilisez cette manette pour copier ou imprimer via l'emplacement bypass ou pour extraire du papier mal engagé.

8. Capot de cartouche

   Ouvrez pour remplacer les cartouches d'impression.

9. Plaque

   Le papier est tiré vers le bas pour garantir sa stabilité. Nettoyez cette zone si le verso des impressions est sale.

   Voir Nettoyage de la plaque.

10. Emplacement Bypass

    Chargez le papier ici lorsque vous effectuez une copie ou une impression à partir de l'emplacement bypass. Chargez le papier face à imprimer vers le haut.

11. Panier de sortie

    Le papier imprimé est empilé ici. Changez le mode du panier en fonction du format du papier.

12. Capot d'emplacement d'alimentation papier

    Ouvrez pour charger le rouleau de papier dans l'emplacement d'alimentation papier ou pour retirer du papier coincé.

13. Bouton Rembobiner

    Appuyez sur ce bouton pour charger le rouleau de papier ou pour retirer le papier coincé.

14. Emplacement d'alimentation papier 1

    Chargez un rouleau de papier ici.

15. Emplacement d'alimentation papier 2

    Chargez un rouleau de papier ici.

16. Emplacement de sortie du papier

    Les impressions sont distribuées ici.

17. Capot avant

    Il s'agit du capot de l'emplacement bypass. Ouvrez ce capot pour réaliser des copies ou des impressions à partir de l'emplacement bypass, pour extraire du papier mal engagé ou pour nettoyer la vitre d'exposition.

18. Interrupteur principal d'alimentation

    Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. Si l'appareil est hors tension, mettez-le sous tension.

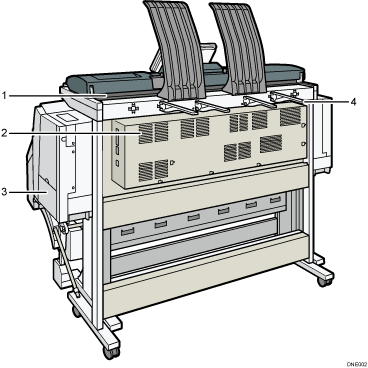

Arrière

1. Sortie originaux

   Les originaux sont distribuées ici.

2. Aérations

   Évitez la surchauffe.

3. Capot du collecteur d'encre

   Ouvrez ce capot pour remplacer l'unité réceptacle d'encre. L'encre utilisé pour la maintenance est récupérée dans le réceptacle d'encre usagée.

4. Guide de sortie des originaux

   Empile les originaux délivrés vers la sortie arrière.
