Osien nimet ja toiminnot

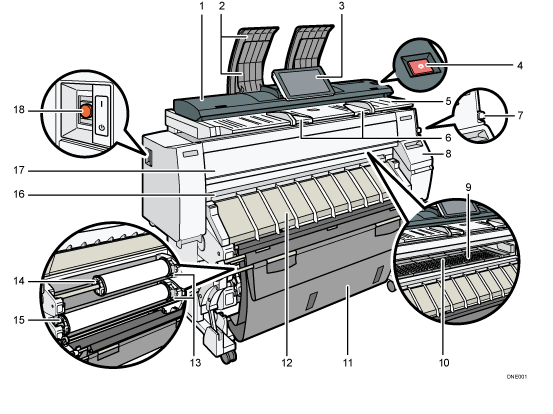

Etu

1. Alkuperäisten kansi

   Avaa juuttuneen alkuperäisen poistamiseksi.

2. Alkuperäisten pinoaja

   Alkuperäiset pinotaan tähän.

3. Käyttöpaneeli

   Katso Laitteen käyttöpaneelin nimet ja toiminnot.

4. [Lopeta skannaus] -näppäin

   Paina tätä, jos alkuperäiset syötetään vinossa, tai jos haluat muusta syystä keskeyttää skannauksen, kun alkuperäinen on menossa skanneriin.

5. Alkuperäistaso

   Aseta alkuperäiset tekstipuoli alaspäin.

6. Alkuperäisen ohjain

   Säädä alkuperäisten leveyden mukaan.

7. Paperin pidikevipu

   Tämä pidike on paperinsyöttöalueelle tai ohisyöttöön asetetulle paperille. Käytä tätä pidikettä, kun kopioit tai tulostat ohisyötöltä tai poistat paperitukoksen.

8. Kasetin kansi

   Avaa kansi vaihtaaksesi värikasetteja.

9. Valotustaso

   Paperi pysyy alhaalla eikä pääse kohoamaan. Puhdista tämä alue, jos tulosteiden kääntöpuoli on likainen.

   Katso Maintenance and Specifications.

10. Paperin ohisyöttöalue

    Aseta tänne paperia, kun kopiot tai tulostat ohisyötöltä. Aseta paperi tulostuspuoli ylöspäin.

11. Tulosteiden kerääjä

    Tulostettu paperi kerätään tähän. Kerääjää voidaan säätää paperin koon mukaan.

12. Paperinsyöttöalueen kansi

    Avaa kansi paperirullan lataamiseksi tai paperitukoksen poistamiseksi.

13. Kelauspainike

    Kelauspainikkeella ladataan paperirulla tai poistetaan paperitukos.

14. Paperinsyöttöalue 1

    Paperirulla laitetaan tänne.

15. Paperinsyöttöalue 2

    Paperirulla laitetaan tänne.

16. Paperinluovutusalue

    Tulosteet luovutetaan tänne.

17. Etukansi

    Tämä on ohisyötön kansi. Avaa tämä kansi kun kopioit tai tulostat ohisyötöltä, poistat juuttuneen paperin tai puhdistat valotustason.

18. Päävirtakytkin

    Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos se on pois päältä, laita se päälle.

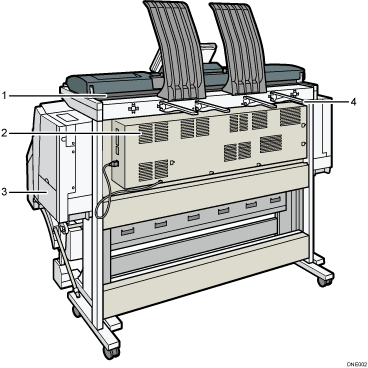

Taka

1. Alkuperäisten luovutus

   Alkuperäiset luovutetaan tähän.

2. Tuuletusaukot

   Estävät ylikuumenemisen.

3. Hukkavärisäiliön kansi

   Avaa tämä kansi, kun vaihdat hukkavärisäiliön. Ylläpitoon käytetty väri kerääntyy hukkavärisäiliöön.

4. Alkuperäisten luovutusohjain

   Pinoaa takaluovutustasolle tulleet alkuperäiset.
