Guía de nombres y funciones de componentes

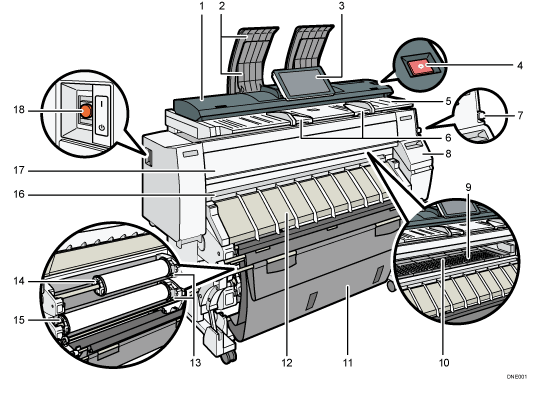

Anverso

1. Cubierta de originales

   Ábrala para retirar los originales atascados.

2. Apilador de originales

   Los originales se apilan aquí.

3. Panel de mandos

   Consulte Guía de nombres y funciones del panel de mandos de la máquina.

4. Tecla [Detener escáner]

   Utilícela si los originales se alimentan de forma inclinada, o para cancelar el escaneo mientras el original se está alimentando.

5. Tabla original

   Coloque aquí los originales que se están escaneando cara abajo.

6. Guía del original

   Ajústela al ancho de sus originales.

7. Palanca de sujeción de papel

   Esta palanca sujeta el papel que se inserta en la ubicación de entrada de papel o en la ubicación bypass de papel. Utilice esta palanca para copiar o imprimir desde la ubicación bypass de papel, o para retirar papel atascado.

8. Cubierta del cartucho

   Ábrala para reemplazar los cartuchos de impresión.

9. Placa

   La máquina captura el papel y evita que quede suelto. Limpie el área si la cara posterior de las impresiones aparece sucia.

   Consulte Limpieza de la placa.

10. Ubicación bypass de papel

    Cargue papel aquí cuando copie o imprima desde la ubicación bypass de papel. Coloque el papel para impresión cara arriba.

11. Bandeja de salida

    Aquí se almacenan las copias imprimidas. Puede adaptar el modo de la bandeja al tamaño del papel.

12. Cubierta de ubicación de entrada de papel

    Ábrala para colocar la bobina de papel en la ubicación de entrada de papel, o para extraer papel atascado.

13. Botón de rebobinado

    Pulse este botón para cargar la bobina de papel o para extraer papel atascado.

14. Ubicación de entrada de papel 1

    Cargue aquí una bobina de papel.

15. Ubicación de entrada de papel 2

    Cargue aquí una bobina de papel.

16. Ubicación de salida del papel

    Las impresiones se depositan aquí.

17. Tapa frontal

    Esta es la tapa de la ubicación bypass de papel. Abra esta tapa para copiar o imprimir desde la ubicación bypass de papel, para retirar papel atascado o para limpiar el cristal de exposición.

18. Interruptor de alimentación principal

    Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, encienda el interruptor.

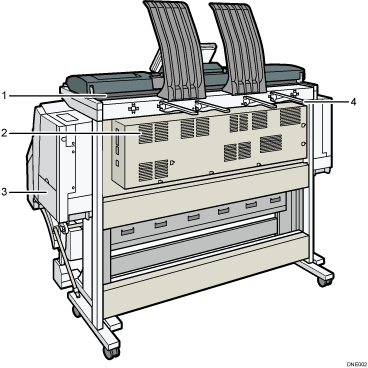

Atrás

1. Salida original

   Los originales se depositan aquí.

2. Respiraderos

   Evitan un sobrecalentamiento.

3. Cubierta de la unidad de recogida de tinta

   Abra esta tapa para sustituir la unidad de recogida de tinta. La tinta utilizada para el mantenimiento se recoge en la unidad de recogida de tinta.

4. Guía de salida de originales

   Apila los originales en la salida trasera.
