Οδηγός για τα ονόματα και τις λειτουργίες των εξαρτημάτων

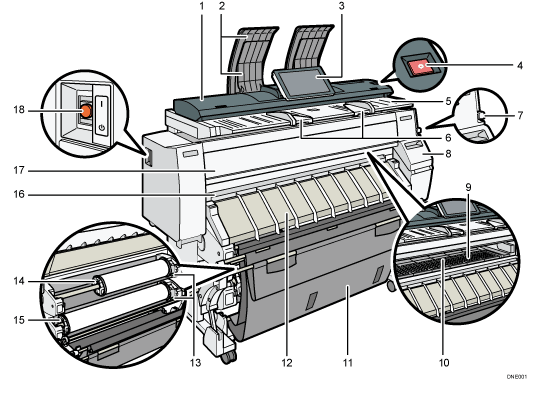

Μπροστινή

1. Καπάκι Πρωτοτύπων

   Ανοίξτε για να αφαιρέσετε μπλοκαρισμένα πρωτότυπα.

2. Μονάδα στοίβαξης πρωτοτύπων

   Εδώ στοιβάζονται τα πρωτότυπα.

3. Πίνακας ελέγχου

   Ανατρέξτε στη Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος.

4. Πλήκτρο [Παύση σαρωτή]

   Χρησιμοποιήστε εάν τα πρωτότυπα τροφοδοτούνται σε κλίση, ή για να ακυρώσετε τη σάρωση ενώ τροφοδοτείται ένα πρωτότυπο.

5. Πλάκα πρωτοτύπων

   Τοποθετήστε τα πρωτότυπα εδώ, με την πλευρά για σάρωση προς τα κάτω.

6. Οδηγός πρωτοτύπων

   Ρυθμίστε σύμφωνα με το πλάτος των πρωτοτύπων σας.

7. Μοχλός συγκράτησης χαρτιού

   Αυτός ο μοχλός συγκρατεί το χαρτί που έχει τοποθετηθεί στη θέση εισόδου χαρτιού ή στη θέση παράκαμψης χαρτιού. Χρησιμοποιήστε αυτόν το μοχλό για να αντιγράψετε ή να εκτυπώσετε από τη θέση παράκαμψης, ή για να αφαιρέσετε το χαρτί που έχει τροφοδοτηθεί εσφαλμένα.

8. Καπάκι κασέτας εκτύπωσης

   Ανοίξτε για να αντικαταστήσετε τα δοχεία μελάνης.

9. Πλάκα

   Το χαρτί αναρροφάται προς τα κάτω κι έτσι δεν επιπλέει. Καθαρίστε την περιοχή αυτή, εάν λερώνεται το πίσω μέρος των εκτυπώσεων.

   Ανατρέξτε στο Maintenance and Specifications (Συντήρηση και προδιαγραφές).

10. Θέση παράκαμψης χαρτιού

    Τοποθετήστε το χαρτί εδώ όταν αντιγράφετε ή εκτυπώνετε από τη θέση παράκαμψης χαρτιού. Τοποθετήστε το χαρτί με την πλευρά εκτύπωσης προς τα πάνω.

11. Καλάθι εξόδου

    Εδώ στοιβάζεται το χαρτί που παραδίδεται. Αλλάξτε τη λειτουργία του καλαθιού ανάλογα με το μέγεθος του χαρτιού.

12. Καπάκι θέσης εισόδου χαρτιού

    Ανοίξτε το όταν θέλετε να τοποθετήσετε το ρολό χαρτιού στη θέση εισόδου χαρτιού ή για να αφαιρέσετε μπλοκαρισμένο χαρτί.

13. Κουμπί επιστροφής

    Πατήστε αυτό το κουμπί για να τοποθετήσετε το ρολό χαρτιού ή για να αφαιρέσετε μπλοκαρισμένο χαρτί.

14. Θέση εισόδου χαρτιού 1

    Τοποθετήστε το ρολό χαρτί εδώ.

15. Θέση εισόδου χαρτιού 2

    Τοποθετήστε το ρολό χαρτί εδώ.

16. Θέση εξόδου χαρτιού

    Οι εκτυπώσεις παραδίδονται εδώ.

17. Μπροστινό καπάκι

    Αυτό είναι το καπάκι της θέσης παράκαμψης χαρτιού. Ανοίξτε αυτό το καπάκι για να αντιγράψετε ή να εκτυπώσετε από τη θέση παράκαμψης χαρτιού, για να αφαιρέσετε χαρτί που έχει τροφοδοτηθεί εσφαλμένα, ή για να καθαρίσετε την πλάκα.

18. Κεντρικός διακόπτης λειτουργίας

    Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης λειτουργίας πρέπει να είναι ανοιχτός. Αν ο διακόπτης είναι κλειστός, ανοίξτε τον.

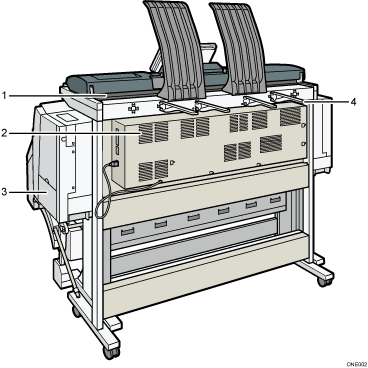

Πίσω

1. Έξοδος πρωτοτύπων

   Εδώ παραδίδονται τα πρωτότυπα.

2. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.

3. Καπάκι μονάδας συλλογής μελανιού

   Ανοίξτε αυτό το καπάκι για να αντικαταστήσετε τη μονάδα συλλογής μελανιού. Η μελάνη που χρησιμοποιείται για συντήρηση συλλέγεται στη μονάδα συλλογής μελάνης.

4. Οδηγός εξόδου πρωτοτύπων

   Στοιβάζει τα πρωτότυπα που παραδίδονται στην πίσω έξοδο.
