Průvodce názvy a funkcemi součástí

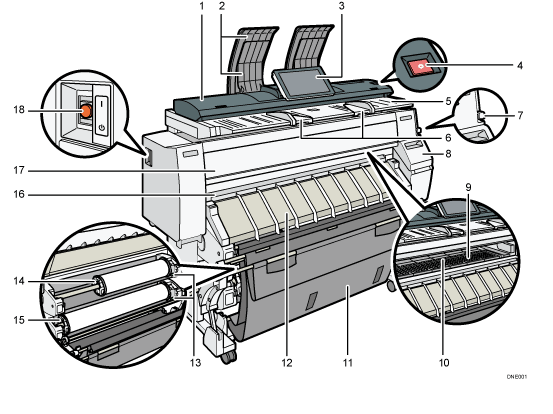

Přední strana

1. Kryt originálu

   Otevřete jej, abyste mohli vyjmout uvíznuté originály.

2. Stohovač originálů

   Zde se stohují originály.

3. Ovládací panel

   Viz Průvodce názvy a funkcemi ovládacího panelu zařízení.

4. Tlačítko [Zastavení snímání]

   Toto tlačítko použijte, pokud jsou originály podávány šikmo, nebo chcete-li skenování zrušit během podávání originálu.

5. Deska pro umístění originálů

   Sem umístěte originál skenovanou stranou dolů.

6. Vodítko originálů

   Nastavte podle šířky originálů.

7. Páčka držení papíru

   Tato páčka přidržuje papír, který je vložen do vstupu papíru nebo ručního podavače. Tuto páčku použijte při kopírování nebo tisku z ručního podavače, případně k odstranění uvíznutého papíru.

8. Kryt kazet

   Otevřete při výměně tiskových kazet.

9. Válec

   Papír je tažen dolů a je zabráněno jeho postupu. Vyčistěte tuto oblast, je-li zadní strana výtisků znečištěna.

   Viz příručka Maintenance and Specifications (Údržba a specifikace).

10. Ruční podavač

    Sem vložte papír, pokud chcete kopírovat nebo tisknout z ručního podavače. Papír vkládejte tiskovou stranou nahoru.

11. Výstupní koš

    Potištěný papír se stohuje zde. Podle velikosti papíru nastavte formu koše.

12. Kryt oblasti vkládání papíru

    Otevřete, abyste mohli umístit papír do oblasti vkládání papíru nebo odstranili uvíznutý papír.

13. Tlačítko přetáčení

    Stisknutím tohoto tlačítka zavedete roli papíru nebo odstraníte uvíznutý papír.

14. Vstup papíru 1

    Sem vložte roli papíru.

15. Vstup papíru 2

    Sem vložte roli papíru.

16. Oblast výstupu papíru

    Výstup výtisku probíhá na tomto místě.

17. Přední kryt

    Toto je kryt ručního podavače. Kryt otevřete, pokud chcete kopírovat nebo tisknout z ručního podavače, odstranit uvíznutý papír nebo vyčistit válec.

18. Hlavní spínač napájení

    Chcete-li toto zařízení používat, musíte zapnout hlavní spínač. Pokud je vypnutý, zapněte jej.

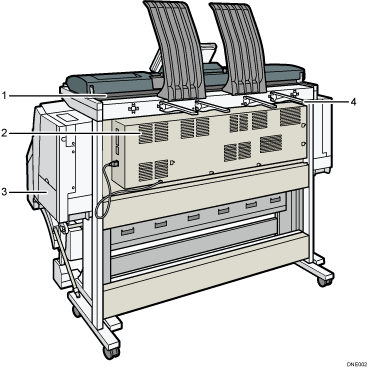

Zadní strana

1. Výstup originálů

   Sem jsou podávány naskenované originály.

2. Průduchy

   Brání přehřátí.

3. Kryt sběrné jednotky inkoustu

   Tento kryt otevřete, potřebujete-li vyměnit sběrnou jednotku inkoustu. Inkoust určený pro údržbu se shromažďuje ve sběrné jednotce inkoustu.

4. Vodítka pro výstup originálů

   Slouží ke stohování originálů směrovaných do zadního výstupu.
