组件名称与功能指南

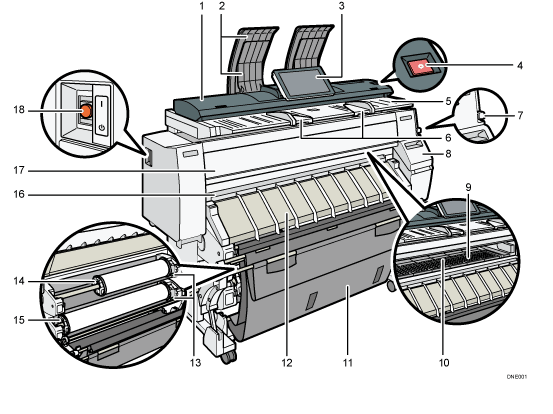

正面

1. 原稿盖

   打开以清除卡住的原稿。

2. 原稿叠纸器

   原稿堆在这里。

3. 控制面板

   请参见机器控制面板的名称和功能指南。

4. [扫描仪停止]键

   在倾斜输送原稿时使用，或者在输送原稿时用来取消扫描。

5. 原稿台

   将原稿放在这里，扫描面朝下。

6. 原稿导板

   设置到原稿的宽度。

7. 纸张固定杆

   此固定杆可以固定插入到纸张输入位置或纸张手送位置的纸张。使用此固定杆从手送位置复印或打印，或取出卡纸。

8. 打印盒盖

   打开此盖以更换打印盒。

9. 压板

   纸张被吸住，以防移动。如果打印件的背面变脏，请清洁该区域。

   请参见清洁压印板。

10. 纸张手送位置

    从纸张手送位置复印或打印时在此处装入纸张。将打印面朝上装入纸张。

11. 出纸篮

    输出的纸张堆叠在此处。根据纸张的尺寸更改出纸篮模式。

12. 纸张输入位置盖板

    打开盖板，在纸张输入位置装入纸卷或取出卡纸。

13. 倒回按钮

    按下此按钮，装入纸卷或取出卡纸。

14. 纸张输入位置1

    将纸卷装在这里。

15. 纸张输入位置2

    将纸卷装在这里。

16. 纸张输出位置

    打印件输出到这里。

17. 前盖

    这是纸张手送位置的盖板。打开此盖，从纸张手送位置复印或打印，取出卡纸，或清洁压板。

18. 主电源开关

    若要操作机器，必须打开主电源开关。如果此开关被关闭，请打开此开关。

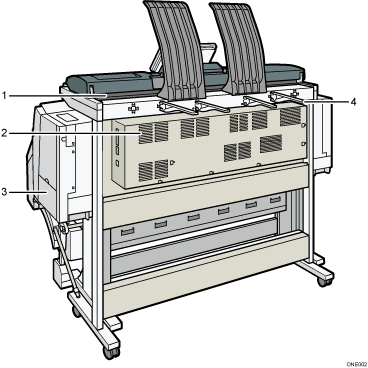

后面

1. 原稿出口

   原稿输出到这里。

2. 通风口

   防止过热。

3. 墨水回收单元盖

   打开此盖以更换墨水回收单元。墨水回收单元用于收集维护所使用的墨水。

4. 原稿输出导轨

   堆放传送到尾部输出的原稿。
