Guia de noms i funcions dels components

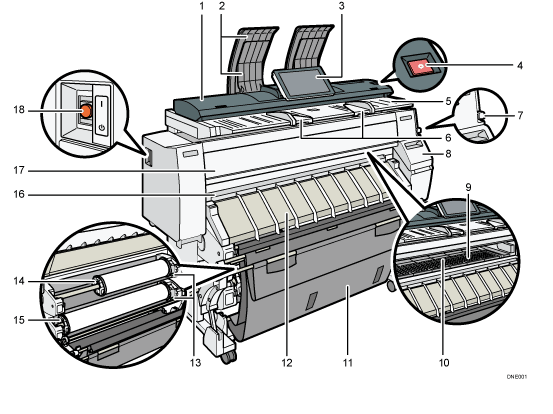

Davant

1. Tapa original

   Obriu per retirar els originals encallats.

2. Apilador d'originals

   Els originals queden apilats aquí.

3. Panell de control

   Vegeu Guia dels noms i les funcions del panell de control de la màquina.

4. Tecla [Atura escàner]

   Utilitzeu-la si els originals s'inclinen durant l'alimentació o per cancel·lar l'escaneig durant l'alimentació d'un original.

5. Taula d'originals

   Col·loqueu els originals aquí amb la cara que voleu escanejar mirant avall.

6. Guia d'originals

   Ajusteu a l'amplada dels originals.

7. Palanca de suport del paper

   Aquesta palanca subjecta el paper que s'introdueix a la ubicació d'entrada de paper o a la ubicació de bypass de paper. Utilitzeu aquesta palanca per copiar o imprimir des de la ubicació de bypass, o per eliminar el paper mal alimentat.

8. Tapa del cartutx

   Obriu per substituir cartutxos d'impressió.

9. Cristall d'exposició

   El paper se succiona i s'evita que quedi suspès en l'aire. Netegeu aquesta zona si el revers de la impressió s'embruta.

   Vegeu el manual Maintenance and Specifications.

10. Ubicació de bypass de paper

    Carregueu-hi paper quan copieu o imprimiu des de la ubicació de bypass de paper. Carregueu el paper amb la cara d'impressió cap amunt.

11. Safata de sortida

    El paper lliurat s'apila aquí. Canvieu la forma de la safata segons la mida del paper.

12. Tapa d'entrada de paper

    Obriu-la per carregar la bobina de paper a la ubicació d'entrada de paper o per treure el paper encallat.

13. Botó rebobinar

    Premeu aquest botó per carregar la bobina de paper o per eliminar paper encallat.

14. Ubicació d'entrada de paper 1

    Carregueu la bobina de paper aquí.

15. Ubicació d'entrada de paper 2

    Carregueu la bobina de paper aquí.

16. Ubicació de sortida de paper

    Les impressions surten per aquí.

17. Tapa frontal

    Aquesta es la tapa de la ubicació de bypass de paper. Obriu aquesta tapa per copiar o imprimir desde la ubicació de bypass de paper, o per eliminar paper mal introduït.

18. Interruptor principal

    Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si no està encès, enceneu-lo.

Darrere

1. Sortida d'originals

   Els originals es lliuren aquí.

2. Ventilacions

   Eviten el sobreescalfament.

3. Tapa d'unitat de recollida de tinta

   Obriu aquesta tapa per sustituir la unitat de recollida de tinta. La tinta utilitzada per al manteniment es recull a la unitat de recollida de tinta.

4. Guia de sortida d'originals

   Apila els originals subministrats a la sortida posterior.
