Guia de nomes e funções de componentes

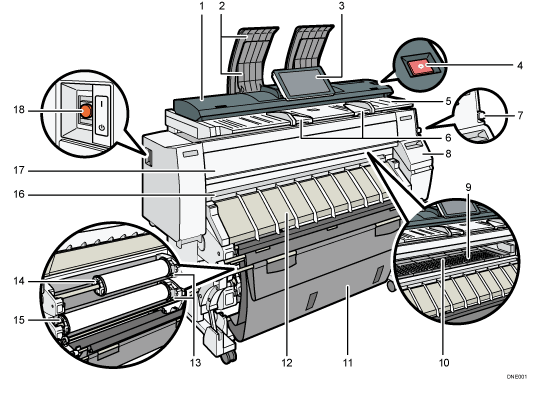

Parte frontal

1. Tampa de originais

   Abra para remover originais atolados

2. Empilhador de originais

   Os originais são empilhados neste local.

3. Painel de controle

   Consulte Guia de nomes e funções do painel de controle do equipamento.

4. Tecla [Parar scanner]

   Use esta opção se os originais estiverem sendo alimentados de forma desalinhada ou para cancelar a digitalização durante a alimentação de um original.

5. Mesa de originais

   Coloque os originais neste local voltados para baixo.

6. Guia de originais

   Ajustar de acordo com a largura de seu original.

7. Alavanca de retenção do papel

   Esta alavanca prende o papel que é colocado no local de entrada de papel ou no local de alimentação manual de papel. Use essa alavanca para copiar ou imprimir no local de alimentação manual de papel ou para remover papel alimentado incorretamente.

8. Tampa do cartucho

   Abra para substituir cartuchos de impressão.

9. Vidro de leitura

   O papel é sugado para baixo para evitar que caia no chão. Limpe esta área se o verso das impressões ficar sujo.

   Consulte Maintenance and Specifications.

10. Local de alimentação manual de papel

    Coloque o papel neste local ao copiar ou imprimir no local de alimentação manual de papel. Coloque o papel com o lado de impressão voltado para cima.

11. Cesta de saída

    As cópias impressas são empilhadas aqui. Altere o modo da cesta de acordo com o tamanho do papel.

12. Tampa do local de entrada de papel

    Abra para colocar o rolo de papel no local de entrada de papel ou para remover o papel alimentado incorretamente.

13. Botão Retroceder

    Pressione este botão para colocar o rolo de papel ou remover o papel alimentado incorretamente.

14. Local de entrada de papel 1

    Coloque um rolo de papel neste local.

15. Local de entrada de papel 2

    Coloque um rolo de papel neste local.

16. Local de saída de papel

    As cópias impressas são entregues aqui.

17. Tampa frontal

    Esta é a tampa do local de alimentação manual de papel. Abra esta tampa para copiar e imprimir no local de alimentação manual de papel, para remover papel alimentado incorretamente ou para limpar o vidro de leitura.

18. Interruptor de alimentação principal

    Para operar a máquina, o interruptor de energia principal deve estar ligado. Se estiver desligado, ligue-o.

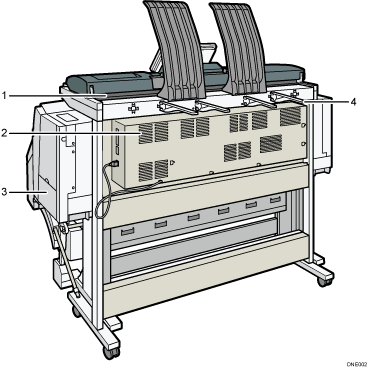

Parte traseira

1. Saída de originais

   Os originais são depositados aqui.

2. Aberturas

   Previnem o superaquecimento.

3. Tampa da unidade coletora de tinta

   Abra esta tampa para substituir a unidade coletora de tinta. A tinta usada na manutenção fica acumulada na unidade coletora de tinta.

4. Guia de saída de originais

   Empilha os originais depositados na saída traseira.
