Overzicht van alle apparaatonderdelen

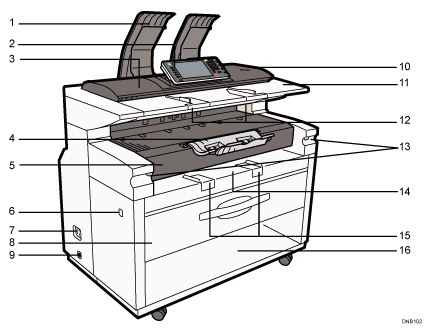

Aanzicht vanaf de voor- en linkerkant

1. Stapeleenheid voor originelen

   Hier worden de originelen gestapeld.

2. Bedieningspaneel

   Zie Namen en functies van het bedieningspaneel.

3. Scannerklep

   Dit beschermt het invoermechanisme van originelen en de glasplaat.

4. Hulplade aan voorzijde

   Deze kan worden gebruikt om de gemaakte kopieën in op te vangen.

5. Voorpaneel

   Open dit paneel om toner te vervangen.

6. Hoofdstroomschakelaar

   Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Indien de schakelaar uitgeschakeld is, zet u deze aan.

   Zie Het apparaat aan-/uitzetten.

7. Aardlekschakelaar

   Dit apparaat beschikt over een aardlekschakelaar om elektrische schokken te vermijden. De aardlekschakelaar staat normaal gezien in de aan-stand.

   Als de stroom niet wordt ingeschakeld, moet u controleren of de aardlekschakelaar niet in de uit-positie staat. Als dat zo is, zet hem dan in de aan-positie.

   Neem onmiddellijk contact op met uw verkoop- of servicevertegenwoordiger.

8. Bovenste lade

   Hierin worden papierrol 1 (voorzijde) en papierrol 2 (binnenzijde) bewaard.

9. Schakelaar anticondensatieverwarmer

   Het apparaat drukt misschien niet goed af als er zich condens vormt binnen in het apparaat ten gevolge van een temperatuurverandering. Gebruik de optionele verwarmer tegen condens om dat probleem tegen te gaan.

10. [Scanner stoppen]-knop

    Gebruik deze knop als originelen scheef worden ingevoerd of om het scannen te annuleren terwijl er een origineel wordt ingevoerd. U kunt deze knop ook gebruiken om de ingevoerde papierrand los te maken (deze wordt vastgezet door het apparaat).

11. Tabel met originelen

    Plaats hier de originelen, met de te scannen kant naar boven.

12. Origineelgeleider

    Stel de geleider in volgens de breedte van uw originelen.

13. Ontgrendeling beeldvormingseenheid

    Gebruik deze hendel op de beeldvormingseenheid te openen wanneer u er vastgelopen papier wilt uithalen, of om het apparaat te reinigen.

    Laat de beeldvormingseenheid niet 5 minuten of langer open. Anders kan de kopieerkwaliteit slechter worden.

    Terwijl u de beeldvormingseenheid naar beneden duwt, trekt u aan de ontgrendeling om de eenheid te openen.

14. Handinvoer

    Gebruik deze invoer om papier handmatig in te voeren. Plaats het papier met de bedrukte zijde naar boven.

15. Papiergeleider van de handinvoer

    Stel in volgens de breedte van het papier voor kopiëren via de handinvoer.

16. Opbergvak

    Hier kunnen verbruiksartikelen worden opgeslagen.

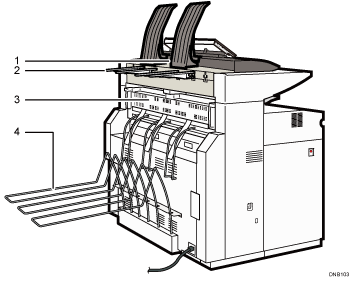

Aanzicht vanaf de achter- en linkerkant

1. Originelenuitgang

   Hier worden de originelen afgeleverd.

2. Uitvoergeleider van het origineel

   Stapelt originelen die bij de achteruitvoer zijn afgeleverd.

3. Paneel fuseereenheid

   Beschermt de fuseereenheid.

4. Uitvoer achterzijde

   Hier worden kopieën gestapeld die aan de achterzijde worden uitgevoerd.
