Guida ai componenti

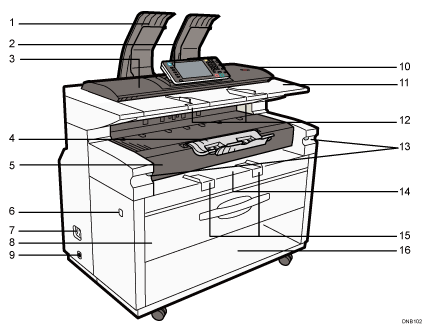

Vista anteriore sinistra

1. Impilatore originali

   Gli originali vengono impilati qui.

2. Pannello di controllo

   Vedere Guida a nomi e funzioni del pannello di controllo della macchina.

3. Coperchio dello scanner

   Protegge il meccanismo di alimentazione degli originali e il vetro dello scanner.

4. Vassoio ausiliario anteriore

   Utilizzato per ricevere le copie consegnate.

5. Sportello anteriore

   Aprire questo sportello per sostituire il toner.

6. Interruttore di alimentazione principale

   Per azionare la macchina, l'interruttore di alimentazione principale deve essere acceso. Se è spento, accendere l'interruttore.

   Vedere Accendere/Spegnere la macchina.

7. Interruttore di dispersione

   Per evitare scosse elettriche, questa macchina dispone di un interruttore di dispersione. L'interruttore di dispersione si trova in genere in posizione attiva (on).

   Se l'alimentazione non arriva alla macchina, verificare se l'interruttore di dispersione è in posizione off. In questo caso, non spostare l'interruttore in posizione on.

   Contattare immediatamente l'addetto all'assistenza tecnica o alla vendita.

8. Vassoio superiore

   Contiene il rotolo carta 1 (anteriore) e il rotolo carta 2 (lato interno).

9. Interruttore riscaldatore anti-condensa

   In caso di formazione di condensa all'interno della macchina, dovuta al cambio di temperatura, la macchina potrebbe non stampare correttamente. Per ridurre questo problema usare il riscaldatore anti condensa.

10. Tasto [Stop scanner]

    Utilizzare se gli originali vengono inseriti obliqui, oppure per annullare la scansione mentre un originale viene inserito. Può anche essere utilizzato per rilasciare la funzione di trattenuta del bordo del foglio.

11. Piano degli originali

    Posizionare gli originali qui, con il lato da acquisire rivolto verso l'alto.

12. Guida degli originali

    Regolare la guida in base alla larghezza degli originali.

13. Leva di sgancio dell'unità di sviluppo

    Usare questa leva per aprire l'unità di sviluppo per rimuovere inceppamenti di carta o per pulire la macchina.

    Non lasciare l'unità di sviluppo aperta per un periodo di tempo uguale o superiore a 5 minuti. In caso contrario, la qualità delle copie potrebbe peggiorare.

    Tenendo premuta l'unità di sviluppo, tirare la leva di rilascio per aprire l'unità.

14. Vassoio bypass

    Utilizzare per alimentare la carta manualmente. Caricare la carta con il lato di stampa rivolto verso l'alto.

15. Guida carta per il bypass

    Regolare la guida in base alla larghezza della carta per la copiatura da bypass.

16. Vano consumabili

    Qui si possono riporre i consumabili

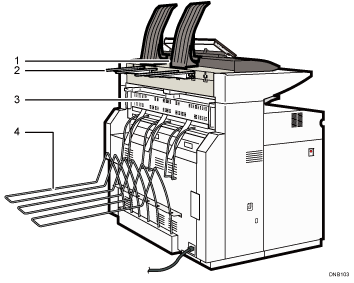

Vista posteriore sinistra

1. Uscita originali

   Gli originali vengono inviati qui.

2. Guida di uscita originali

   Impila gli originali inviati all'uscita posteriore.

3. Coperchio unità di fusione

   Protegge l'unità di fusione.

4. Uscita posteriore

   Impila le copie espulse dall'uscita posteriore.
