Guía de componentes

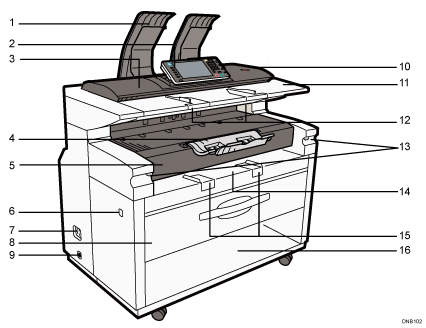

Vista delantera e izquierda

1. Apilador de originales

   Los originales se apilan aquí.

2. Panel de mandos

   Consulte Guía de nombres y funciones del panel de mandos de la máquina.

3. Tapa del escáner

   Protege el mecanismo de alimentación original y el cristal de escaneo.

4. Bandeja auxiliar de salida delantera

   Puede usarse para recibir las copias entregadas.

5. Tapa frontal

   Abra esta tapa para cambiar el tóner.

6. Interruptor de alimentación principal

   Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, encienda el interruptor.

   Consulte Encendido/Apagado de la alimentación.

7. Disyuntor diferencial

   Para prevenir descargas eléctricas, esta máquina tiene un disyuntor diferencial. El disyuntor diferencial está normalmente en posición On (Activado).

   Si no se produce el encendido, compruebe si el disyuntor diferencial está en posición Off (Desactivado). Si es así, no lo cambie a la posición On (Activado).

   Póngase en contacto con el representante del servicio técnico o de ventas inmediatamente.

8. Bandeja superior

   Almacena la bobina de papel 1 (cara exterior) y la bobina de papel 2 (cara interior).

9. Interruptor del calentador anticondensación

   Si se forma condensación en el interior de la máquina como resultado del cambio de temperatura, la máquina podría dejar de imprimir correctamente. Para reducir este problema, utilice el calentador anticondensación.

10. Tecla [Detener escáner]

    Úsela si los originales se introducen con inclinación o para cancelar el escaneo mientras se introduce un original. También puede usarla para cancelar la función de retención del borde del papel.

11. Tabla original

    Coloque los originales aquí, con el lado que desee escanear hacia arriba.

12. Guía del original

    Ajústela al ancho de sus originales.

13. Palanca de liberación de la unidad de imágenes

    Use esta palanca para abrir la unidad de imágenes al retirar papel atascado del interior o limpiar la máquina.

    No deje abierta la unidad de imágenes durante 5 minutos o más. De lo contrario, la calidad de la copia puede verse afectada.

    Mientras mantiene bajada la unidad de imágenes, tire de la palanca de liberación para abrirla.

14. Bandeja bypass

    Utilícela para alimentar papel manualmente. Coloque el papel para impresión cara arriba.

15. Guía de papel de la bandeja bypass

    Ajústela a la anchura del papel para las copias bypass.

16. Caja para consumibles

    Puede colocar aquí los consumibles.

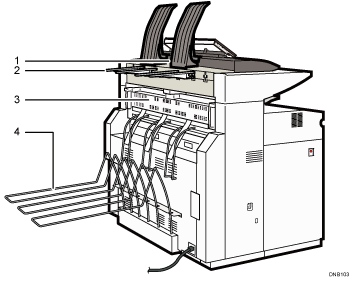

Vista posterior e izquierda

1. Salida original

   Los originales se depositan aquí.

2. Guía de salida de originales

   Apila los originales en la salida trasera.

3. Tapa de la unidad de fusión

   Protege la unidad de fusión.

4. Salida trasera

   Apila las copias entregadas en la salida trasera.
