Anleitung zu Komponenten

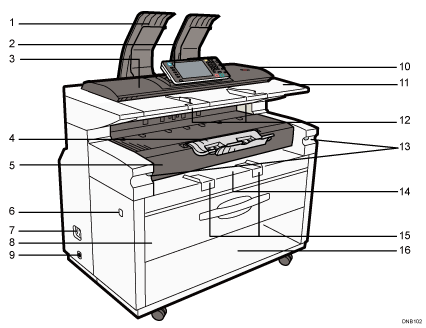

Vorderansicht und linke Seitenansicht

1. Vorlagenstapler

   Vorlagen werden hier gestapelt.

2. Bedienfeld

   Siehe Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts.

3. Scannerabdeckung

   Diese Abdeckung schützt den Vorlageneinzugsmechanismus und das Scanglas.

4. Vordere Ausgabe Zusatzablage

   Kann zur Ausgabe der Kopien verwendet werden.

5. Vordere Abdeckung

   Zum Ersetzen von Toner diese Abdeckung öffnen.

6. Hauptschalter

   Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn er ausgeschaltet ist, schalten Sie den Hauptschalter ein.

   Siehe Ein/Ausschalten des Geräts.

7. Fehlerstrom-Schutzschalter

   Um einen Stromschlag zu verhindern, ist dieses Gerät mit einem Fehlerstrom-Schutzschalter ausgestattet. Der Fehlerstrom-Schutzschalter befindet sich normalerweise in der Ein-Position.

   Wenn sich das Gerät nicht einschalten lässt, überprüfen Sie, ob sich der Fehlerstrom-Schutzschalter in der Aus-Position befindet. Schalten Sie ihn in diesem Fall nicht in die Ein-Position.

   Wenden Sie sich umgehend an einen Vertriebs- oder Kundendienstmitarbeiter.

8. Oberes Magazin

   Hält Papierrolle 1 (vorne) und Papierrolle 2 (innen).

9. Standheizungsschalter

   Wenn sich im Inneren des Geräts aufgrund einer Temperaturänderung Kondensation bildet, kann es sein, dass das Gerät nicht korrekt druckt. Verwenden Sie die optionale Standheizung, um dieses Problem zu minimieren.

10. Taste [Scanner Stopp]

    Verwenden Sie diese Taste, wenn die Vorlagen schief eingezogen werden, oder um den Scan-Vorgang während des Einzugs abzubrechen. Sie können die Taste auch verwenden, um die Funktion zum Halten des Papierrandes zu deaktivieren.

11. Vorlagenglas

    Legen Sie die Vorlagen hier mit der zu scannenden Seite nach oben ein.

12. Vorlagenführung

    Stellen Sie die Führung auf die Breite der Vorlagen ein.

13. Freigabehebel der Bilderfassungseinheit

    Verwenden Sie diesen Hebel, um die Bilderfassungseinheit zu öffnen, wenn Sie einen Papierstau im Inneren beseitigen oder das Gerät reinigen.

    Die Bilderfassungseinheit nicht für mehr als 5 Minuten geöffnet lassen. Anderenfalls kann die Kopienqualität beeinträchtigt werden.

    Ziehen Sie am Freigabehebel, um die Einheit zu öffnen, während Sie die Bilderfassungseinheit nach unten drücken.

14. Bypass

    Verwenden Sie den Bypass, um Papier manuell einzuziehen. Legen Sie das Papier mit der zu bedruckenden Seite nach oben ein.

15. Bypass-Papierführung

    Stellen Sie die Führung auf die Breite des Papiers für das Bypass-Kopieren ein.

16. Box für Verbrauchsmaterialien

    Hier können Verbrauchsmaterialien abgelegt werden.

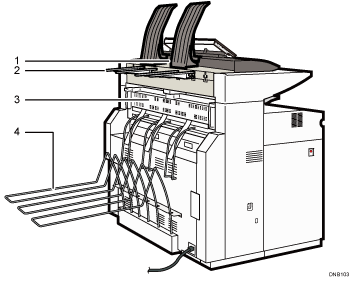

Rückansicht und linke Seitenansicht

1. Vorlagenausgabe

   Vorlagen werden hier ausgegeben.

2. Ausgabeschiene der Vorlage

   Stapelt Vorlagen, die in die hintere Ausgabe ausgeworfen werden.

3. Fixiereinheit-Abdeckung

   Schützt die Fixiereinheit.

4. Hintere Ausgabe

   Stapelt Kopien, die in die hintere Ausgabe ausgeworfen werden.
