Guia dos componentes

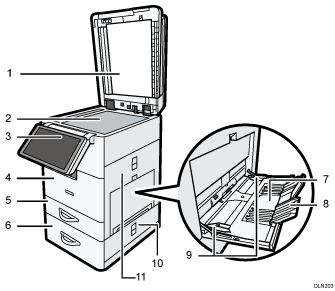

Vista frontal e direita

1. ADF

   Coloque o ADF sobre os originais colocados no vidro de exposição.

   Se você colocar uma pilha de originais no ADF, eles serão alimentados automaticamente, um a um.

2. Vidro de exposição

   Coloque aqui os originais com a face virada para baixo.

3. Painel de controle

   Consulte Guia de nomes e funções do painel de controle do equipamento.

4. Tampa frontal

   Abra para substituir o cartucho de toner.

5. Bandeja de papel

   Coloque papel aqui.

6. Unidade de bandeja de papel

   Coloque papel aqui.

7. Bandeja de alimentação manual

   Utilize para copiar ou imprimir em transparências OHP e em papel de etiqueta (etiquetas adesivas).

8. Extensor

   Puxe esse extensor para fora ao colocar papel A4, 8¹/₂ × 11 ou papéis maiores na bandeja de alimentação manual.

9. Guias de papel

   Ao carregar papel na bandeja de alimentação manual, alinhe as guias do papel empurrando-as contra o papel.

10. Tampa direita inferior

    Abra esta tampa quando ocorrer um encravamento de papel.

11. Tampa direita

    Abra esta tampa quando ocorrer um encravamento de papel.

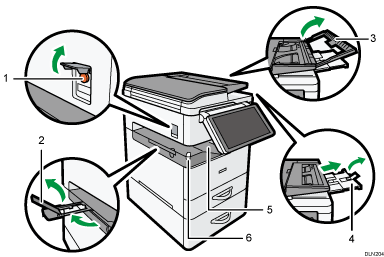

Vista frontal e esquerda

1. Interruptor de alimentação principal

   Para operar a máquina, o interruptor de energia principal deve estar ligado. Se estiver desligado, ligue-o.

2. Guia da bandeja interna

   Expanda e aumente a guia de margem para usar papéis maiores.

   Certifique-se de não colocar carga excessiva. Caso contrário, a bandeja poderá ser danificada.

3. Extensor do ADF

   Ao colocar originais maiores do que A4 ou 8¹/₂ × 11, levante os extensores.

   Certifique-se de não colocar carga excessiva. Isso pode danificar a alça.

4. Extensor da bandeja de saída

   Ao colocar originais maiores do que A4 ou 8¹/₂ × 11, levante os extensores.

5. Bandeja interna

   O papel copiado/impresso e os faxes recebidos saem neste local.

6. LED indicador de cópias impressas

   Acende quando há cópias impressas na bandeja de saída do equipamento. Lembre-se de retirar as cópias impressas da bandeja.

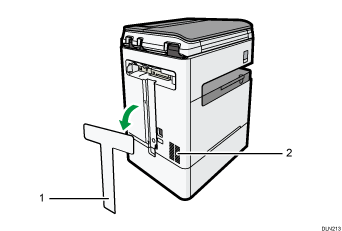

Vista traseira e esquerda

1. Tampa traseira

   Remova-a antes de conectar cabos e reconecte-a após conectá-los.

2. Saídas de ar

   Previnem o superaquecimento.
